Misuratore di portata a ultrasuoni per tempo di transito BBUFM-F

volumetricoper acquaper acque reflue

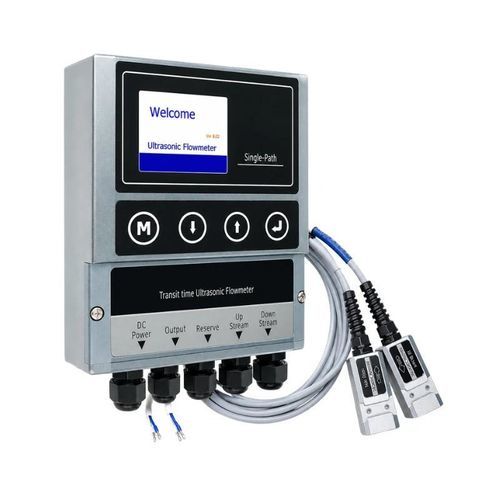

Panoramica del prodotto BBUFM-F è un misuratore di portata a ultrasuoni fisso per liquidi basato sul principio di misurazione del tempo di transito. I suoi trasduttori a fissaggio esterno sono montati all’esterno del tubo, consentendo l’installazione senza necessità di tagliare il tubo o interrompere il processo. È progettato per il monitoraggio continuo della portata in tubazioni piene. Il misuratore rileva la portata istantanea, la velocità, il totale in avanti, il totale in senso inverso e il totale netto. Le applicazioni tipiche includono l’approvvigionamento idrico, il trattamento delle acque, i processi chimici, l’irrigazione, gli impianti di caldaie e le condotte dei processi industriali. Caratteristiche principali

• Misurazione non invasiva di tipo clamp-on senza contatto con il liquido
• Progettato per tubazioni piene e tollerante a piccole quantità di bolle o solidi in sospensione
• Totalizzazione della portata in avanti, all’indietro e netta
• Uscite analogiche, a impulsi, a relè e digitali
• Versioni standard ed estese per diversi requisiti di precisione e dimensioni delle tubazioni
• Nessuna parte mobile, bassa perdita di carico e manutenzione minima

Applicazioni tipiche

• Acqua di circolazione e di raffreddamento industriale
• Approvvigionamento idrico, acqua grezza e trattamento delle acque reflue
• Liquidi di processo chimici e industriali
• Reti di irrigazione e distribuzione idrica
• Monitoraggio della portata di caldaie e sistemi energetici

Specifiche tecniche (tabella) Parametro — Versione standard / Versione estesa Principio di misura — Tempo di transito ultrasonico / Tempo di transito ultrasonico Fluido — Liquido in tubo pieno / Liquido in tubo pieno Intervallo di velocità — da -12 a +12 m/s / da -12 a +12 m/s Precisione — ±1,0% del valore letto / ±0,5% del valore letto Ripetibilità — 0,2% / 0,2% Linearità — ±1,0% / ±0,5% Dimensioni della tubazione — da DN25 a DN2000 / da DN25 a DN5000 Display — LCD TFT da 2,2 pollici, 320 × 240 / LCD TFT da 2,8 pollici, 320 × 240 Uscita analogica — 4–20 mA, carico massimo 750 Ω / 4–20 mA, carico massimo 750 Ω Uscita a impulsi — 0–9999 Hz, OCT / 0–9999 Hz, OCT Uscita a relè — SPST, 1 Hz massimo / SPST, 1 Hz massimo Comunicazione — RS485, protocollo Modbus / RS485, protocollo Modbus Alimentazione — 24–36 V CC / 24–36 V CC Temperatura del trasmettitore — da -40 a +60 °C / da -40 a +60 °C Temperatura standard del trasduttore — da -40 a +80 °C / da -40 a +80 °C Umidità — Fino al 95% di umidità relativa, senza condensa / Fino al 95% di umidità relativa, senza condensa Alloggiamento del trasmettitore — Plastica tecnica / Alluminio pressofuso Trasduttori e installazione La configurazione standard prevede l’uso di trasduttori a morsetto. È possibile scegliere tra le configurazioni di montaggio V, N, Z o W in base al diametro del tubo, al materiale del tubo, allo spessore della parete, alle proprietà acustiche del liquido e alla lunghezza disponibile di tubo rettilineo. Opzioni disponibili (tabella) Voce — Opzioni disponibili Tipo di trasduttore — A morsetto; tipo a inserimento opzionale Cavo del trasduttore — 10 m di serie; disponibili lunghezze maggiori Metodo di montaggio — Metodo V, N, Z o W Comunicazione — RS485 / Modbus Trasmissione remota — Modulo di comunicazione remota opzionale Informazioni per la selezione

• Diametro esterno del tubo o diametro nominale
• Materiali del tubo e del rivestimento
• Spessori della parete del tubo e del rivestimento
• Tipo di liquido e temperatura di esercizio
• Intervallo di portata o velocità richiesto
• Uscite richieste, comunicazione e lunghezza del cavo
• Metodo di installazione e requisiti di protezione ambientale

Caratteristiche / Specifiche tecniche

• Principio di misura: tempo di transito ultrasonico
• Fluido: liquido in tubo pieno
• Intervallo di velocità: da -12 a +12 m/s
• Precisione: Standard ±1,0% del valore letto; Estesa ±0,5% del valore letto
• Ripetibilità: 0,2%
• Linearità: Standard ±1,0%; Estesa ±0,5%
• Dimensioni della tubazione: Standard da DN25 a DN2000; Estesa da DN25 a DN5000
• Display: LCD TFT da 2,2 pollici (320×240) o LCD TFT da 2,8 pollici (320×240)
• Uscita analogica: 4–20 mA, carico massimo 750 Ω
• Uscita a impulsi: 0–9999 Hz, OCT
• Uscita a relè: SPST, massimo 1 Hz
• Comunicazione: RS485, protocollo Modbus
• Alimentazione: 24–36 V CC
• Temperatura di funzionamento (trasmettitore): da -40 a +60 °C
• Temperatura del trasduttore: da -40 a +80 °C
• Umidità: Fino al 95% di umidità relativa, senza condensa
• Custodia del trasmettitore: plastica tecnica (standard) o alluminio pressofuso (versione estesa)
• Opzioni del trasduttore: a morsetto (standard) o a inserimento (opzionale); cavo standard da 10 m, disponibili lunghezze estese; metodi di montaggio V/N/Z/W
