Contatore di energia termica digitale BBUEM-S

ad ultrasuoni4-20 mAModbus

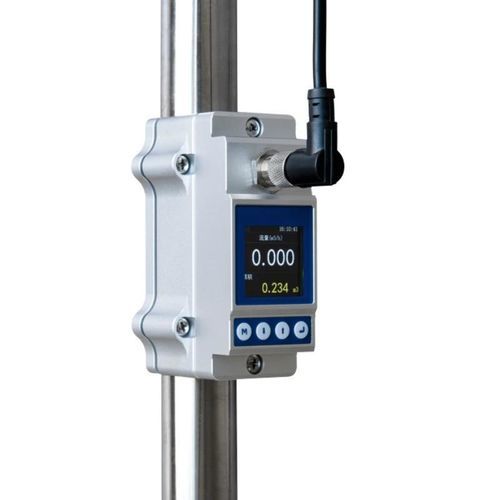

Panoramica del prodotto BBUEM-S è un contatore di energia termica a ultrasuoni di tipo “clamp-on” per il riscaldamento e il raffreddamento, destinato a tubazioni idriche di piccole dimensioni. Il trasduttore di portata e i sensori di temperatura abbinati vengono fissati all’esterno delle tubazioni tramite staffe dedicate, eliminando la necessità di tagliare o modificare le tubazioni esistenti. Il contatore misura la velocità dell’acqua, le temperature di mandata e di ritorno e la differenza di temperatura, calcolando l’energia termica o frigorifera accumulata. È progettato per impianti centralizzati di climatizzazione, riscaldamento, scambio termico e sistemi di gestione energetica degli edifici. Caratteristiche principali

• Configurazioni dedicate per tubazioni da DN15 a DN80
• Trasduttore di portata e sensori di temperatura montati esternamente
• Nessun taglio delle tubazioni, interruzione del processo o contatto con il liquido
• Staffe di montaggio specifiche per le dimensioni delle tubazioni
• Display OLED per la portata e l’energia accumulata
• Uscita 4–20 mA e comunicazione RS485

Display OLED per portata ed energia accumulata

Uscita 4–20 mA e comunicazione RS485

Applicazioni tipiche

• Sistemi centralizzati di acqua refrigerata e acqua di raffreddamento per HVAC
• Piccoli impianti di riscaldamento e scambio termico
• Monitoraggio energetico a zone degli edifici
• Acqua di raffreddamento per apparecchiature industriali
• Totalizzazione dell’energia di riscaldamento e raffreddamento

Specifiche tecniche (tabella) Principio di misura: tempo di transito a ultrasuoni Fluido: acqua Intervallo di velocità: da 0,1 a 5,0 m/s Precisione di misura della portata: ±2,0% Ripetibilità: 0,8% Dimensioni delle tubazioni: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 Sensori di temperatura: PT1000 Intervallo di misurazione della temperatura: da 2 a 105 °C Temperatura del fluido: da 0 a 50 °C Uscita analogica: 4–20 mA, carico massimo 600 Ω Uscita di allarme: allarme di limite superiore e inferiore OCT opzionale Comunicazione: RS485 / Modbus; MeterBUS opzionale Alimentazione: 24 V CC Lunghezza cavo: 1,8 m Display: OLED 128 × 64 Archiviazione dati: registrazioni giornaliere, mensili, annuali e totalizzatore di portata Temperatura ambiente: da 0 a 50 °C Umidità: da 0 a 95% UR, senza condensa Grado di protezione: IP54 Materiale dell’involucro: lega di alluminio Materiali dei tubi: acciaio inossidabile, acciaio al carbonio e PVC Configurazioni dei tubi (di riferimento) Dimensione nominale / Diametro esterno di riferimento del tubo / Diametro interno di riferimento del tubo / Spessore della parete di riferimento DN15: 20 mm / 15 mm / 2,5 mm DN20: 25 mm / 19 mm / 3 mm DN25: 32 mm / 26 mm / 3 mm DN32: 40 mm / 33 mm / 3,5 mm DN40: 50 mm / 43 mm / 3,5 mm DN50: 63 mm / 55 mm / 4 mm DN65: 75 mm / 67 mm / 4 mm DN80: 90 mm / 82 mm / 4 mm Misurazioni e visualizzazione

• Portata istantanea
• Totali di portata in avanti e netta
• Temperature di mandata e di ritorno
• Differenza di temperatura
• Energia termica o frigorifera accumulata
• Registrazioni accumulate giornaliere, mensili e annuali

Componenti della confezione

• Trasmettitore ultrasonico del contatore di energia
• Trasduttore di portata a pinza
• Due sensori di temperatura PT1000
• Staffe di montaggio per i sensori di temperatura
• Staffa di montaggio per il trasduttore di portata
• Cavi di collegamento

Informazioni per la scelta

• Dimensione nominale del tubo e diametro esterno effettivo
• Materiale del tubo, diametro interno e spessore della parete
• Applicazione di riscaldamento o raffreddamento
• Temperature del fluido e dell’ambiente
• Uscita richiesta e interfaccia di comunicazione

Caratteristiche / Specifiche tecniche

• Principio di misura: tempo di transito a ultrasuoni
• Fluido: Acqua
• Intervallo di velocità: da 0,1 a 5,0 m/s
• Precisione di misura della portata: ±2,0%
• Ripetibilità: 0,8%
• Diametri dei tubi supportati: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80
• Sensori di temperatura: PT1000
• Intervallo di misurazione della temperatura: da 2 a 105 °C
• Intervallo di temperatura del fluido: da 0 a 50 °C
• Uscita analogica: 4–20 mA (carico massimo 600 Ω)
• Comunicazione: RS485 / Modbus (MeterBUS opzionale)
• Alimentazione: 24 V CC
• Lunghezza cavo: 1,8 m
• Display: OLED 128 × 64
• Archiviazione dati: Registrazioni giornaliere, mensili, annuali e del totalizzatore di portata
• Temperatura ambiente: da 0 a 50 °C
• Umidità: 0–95% UR, senza condensa
• Grado di protezione: IP54
• Materiale dell’involucro: Lega di alluminio
• Materiali dei tubi compatibili: Acciaio inossidabile, acciaio al carbonio, PVC
