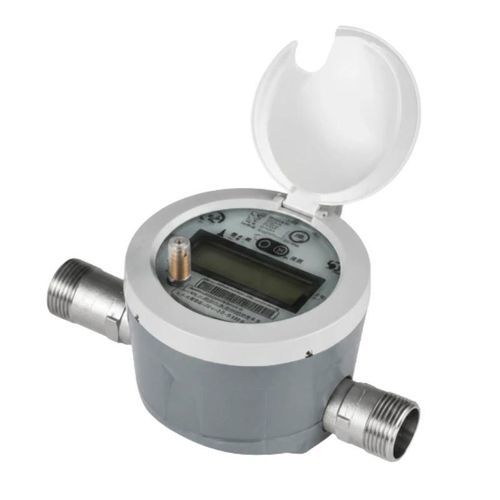

Contatore d'acqua digitale BBUWM-D

ad ultrasuoniresidenzialeintelligente

Panoramica del prodotto
BBUWM-D è un contatore per acqua potabile a ultrasuoni transit-time per DN15, progettato per la misurazione accurata dei consumi, la visualizzazione locale e la gestione remota nelle tubazioni di acqua potabile. Supporta comunicazione NB-IoT/CAT.1, misura bidirezionale, funzionamento a basso consumo e protezione IP68.

Caratteristiche principali

• Misurazione acqua potabile DN15
• Misura ultrasonica transit-time
• Comunicazione remota NB-IoT/CAT.1
• Misura del flusso avanti e indietro
• Classe di precisione 1
• Protezione IP68
• Installazione orizzontale o verticale
• Allarmi opzionali: perdita, rottura tubazione, incrostazione

Specifiche tecniche

• Modello — BBUWM-D
• Dimensione nominale — DN15
• Metodo di misura — Transit-time a ultrasuoni
• Comunicazione — NB-IoT/CAT.1
• Misura bidirezionale — Sì (avanti e indietro)
• Classe di precisione — Classe 1
• Indice di protezione — IP68
• Risoluzione volume accumulato — 0,001 m³
• Risoluzione portata istantanea — 0,001 m³/h
• Corrente di funzionamento statico — ≤20 µA
• Durata batteria — >6 anni
• Display — LCD 8 cifre
• Classe temperatura — T30
• Classe pressione — MAP16
• Classe perdita di carico — Δp40
• Ambiente elettromagnetico — E2
• Classe gravità ambientale — Classe B, Classe C
• Installazione — Orizzontale o verticale
• Sensibilità profilo di flusso — U5/D3 o U0/D0
• Flusso inverso — Supportato

Configurazione portata

• DN15 — Portata permanente Q3: 2,5 m³/h; Portata di sovraccarico Q4: 1,25 × Q3; Portata transitoria Q2: 1,6 × Q1; Portata minima Q1: Q3/R; Valori R disponibili: 125, 160, 200, 250, 315, 400, 500

Errore massimo ammesso

• Da Q1 a sotto Q2: ±5%
• Da Q2 a Q4: ±2%

Dimensioni e collegamenti

• Lunghezza (L) — 165 mm
• Larghezza (W) — 98 mm
• Altezza (H) — 84 mm
• Peso — 1 kg
• Filetto corpo contatore — G3/4B (lunghezza 12 mm)
• Giunto — lunghezza 43 mm; filetto R1/2 (lunghezza 15 mm)

Norme applicabili

• GB/T 778-2018
• JG/T 162-2009
• EN 13757 Wireless M-Bus

Caratteristiche / Specifiche tecniche

• Modello: BBUWM-D
• Dimensione nominale: DN15
• Misura: Transit-time ultrasuoni
• Comunicazione: NB-IoT/CAT.1
• Bidirezionale: Sì
• Classe di precisione: Classe 1
• Protezione: IP68
• Durata batteria: >6 anni
• Display: LCD 8 cifre
• Dimensioni (L×W×H): 165 mm × 98 mm × 84 mm
• Peso: 1 kg
