Misuratore di portata a ultrasuoni per tempo di transito BBUFM-P

volumetricoper acquaper acque reflue

Panoramica prodotto

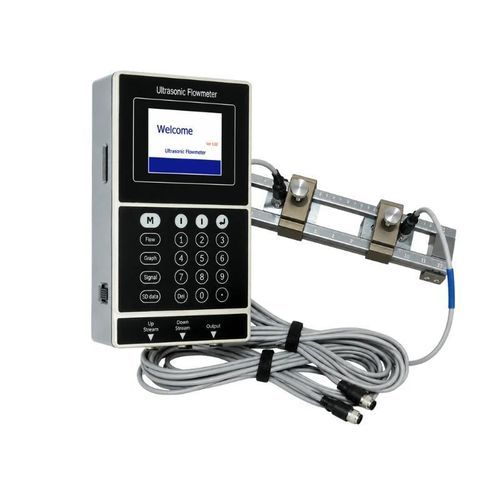

Il BBUFM-P è un misuratore di portata ultrasonico portatile clamp-on progettato per test in campo, ispezioni e verifiche temporanee di portata. Utilizza il principio del tempo di transito; i trasduttori clamp-on si fissano esternamente alla tubazione su una guida di allineamento integrata. Non è richiesta la modifica della tubazione, l'arresto del processo né il contatto con il liquido.

Caratteristiche principali

• Kit portatile per ispezione e misurazioni temporanee
• Installazione non invasiva clamp-on senza perdita di pressione o rischio di perdite
• Batteria ricaricabile per circa 16 ore di funzionamento
• Display TFT a colori e tastiera numerica per una rapida configurazione
• Guida di allineamento integrata per un posizionamento ripetibile dei trasduttori
• Uscita analogica 4–20 mA per integrazione nei sistemi di misura

Applicazioni tipiche

• Ispezione di condotte e verifica del flusso in sito
• Confronto in campo di misuratori di portata installati
• Misurazioni temporanee su linee di processo industriali
• Reti idriche, acque reflue e sistemi di irrigazione
• Test del flusso d'acqua per HVAC e sistemi energetici

Contenuto standard

• Trasmettitore portatile per misuratore di portata ultrasonico
• Trasduttori clamp-on montati su guida
• Cavo per trasduttori
• Cavo di uscita 4–20 mA
• Alimentatore
• Accessori e staffe di montaggio
• Accoppiatore acustico
• Metro a nastro
• Valigetta da trasporto

Installazione
I metodi di montaggio V, N, Z o W possono essere utilizzati a seconda del diametro della tubazione e delle condizioni del sito. Assicurarsi che la sezione di tubazione selezionata sia piena e fornisca le lunghezze rettilinee a monte e a valle richieste per misurazioni accurate.

Opzioni disponibili
Montaggio trasduttore: guida di allineamento integrata
Lunghezza cavo standard: 5 m
Cavo esteso: fino a 20 m in incrementi di 5 m
Uscita: 4–20 mA

Informazioni per la selezione

• Diametro esterno della tubazione, materiale e spessore parete
• Materiale e spessore del rivestimento (liner)
• Tipo di liquido e temperatura di esercizio
• Gamma di portata o velocità prevista
• Posizione di misura e lunghezze rettilinee disponibili
• Lunghezza cavo richiesta

Specifiche tecniche

• Principio di misura: tempo di transito ultrasonico
• Mezzo: liquido in tubazione piena
• Intervallo di velocità: -12 a +12 m/s
• Precisione: ±0,5% della lettura; ±0,01 m/s nell'intervallo a bassa velocità
• Ripetibilità: 0,15%
• Linearità: 0,5%
• Dimensione tubazione: DN25 a DN5000
• Uscita analogica: 4–20 mA, carico massimo 750 Ω
• Autonomia batteria: circa 16 ore
• Display: TFT 3,5 in, 480 × 320
• Temperatura di funzionamento del trasmettitore: -40 a +60 °C
• Temperatura standard dei trasduttori: -40 a +60 °C
• Umidità: fino al 95% HR, senza condensa
• Custodia del trasmettitore: lega di alluminio lavorata CNC
• Peso del trasmettitore: circa 0,82 kg
• Peso dei trasduttori e della guida: circa 1,29 kg
