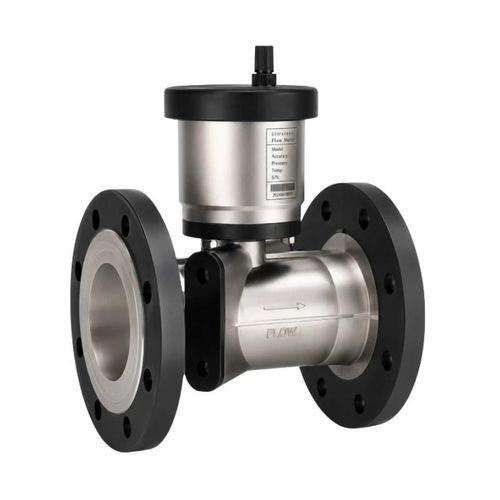

Contatore d'acqua digitale BBUWM-I

ad ultrasuoniindustriale

Panoramica del prodotto BBUWM-I è un contatore d'acqua a ultrasuoni multipista flangiato, progettato per condotte di grandi dimensioni e ambienti difficili. Il suo sistema di misurazione a tempo di transito non presenta alcun elemento meccanico di misurazione. Il contatore visualizza la portata cumulativa, la portata istantanea, la pressione, la direzione del flusso e lo stato di funzionamento, e supporta la lettura remota dei contatori e la gestione dei dati. Sono disponibili dimensioni da DN50 a DN500. Il materiale standard del corpo è l’acciaio inossidabile 304 (SS304), con opzioni in acciaio inossidabile 316 (SS316) e 316L (SS316L). Le interfacce di comunicazione includono RS485/Modbus, M-Bus, NB-IoT/CAT.1, impulsi, 4–20 mA, GPRS e BACnet. Caratteristiche principali

• Misurazione a ultrasuoni a percorsi multipli
• Costruzione flangiata da DN50 a DN500
• Campo di misura R500
• Misurazione bidirezionale
• Grado di protezione IP68
• Bassa perdita di carico
• Classe di precisione 2 con opzione Classe 1
• Durata della batteria fino a 10 anni
• Registrazione dati per 750 giorni e 72 mesi
• Molteplici opzioni di comunicazione cablata e wireless

Specifiche tecniche Parametro | Specifiche Diametro nominale: da DN50 a DN500 Pressione massima di esercizio: 1,6 MPa Classe di temperatura: T30, T50; versioni per alte temperature T70 e T90 Classe di precisione: Classe 2; Classe 1 opzionale Materiale: SS304; opzionalmente SS316 o SS316L Durata della batteria: 10 anni Grado di protezione: IP68 Temperatura ambiente: da -40 a +70 °C Umidità ambiente: ≤100% UR Classe di perdita di carico: Δp0, Δp16, Δp25 Classe climatica e meccanica: Classe C Ambiente elettromagnetico: E2 Sensibilità al profilo di flusso: U5/D3 o U0/D0 Frequenza di misurazione: Adattiva, 1–4 misurazioni/s Collegamento: Flangiato, GB/T 9119-2010 Display: LCD a due righe da 9 cifre con indicatori di stato Uscite e comunicazione

• RS485 / Modbus-RTU
• M-Bus
• NB-IoT/CAT.1
• Uscita a impulsi
• 4–20 mA
• GPRS
• BACnet
• Interfaccia ottica EN 13757 a 2400 bps

Sono disponibili velocità di trasmissione RS485 di 2400, 4800 e 9600 bps; l’impostazione predefinita è 2400 bps.

Specifiche di portata DN | Portata iniziale Qstart | Portata minima Q1 | Portata transitoria Q2 | Portata permanente Q3 | Portata di sovraccarico Q4 | R 50: 13 L/h | 0,08 m³/h | 0,13 m³/h | 40 m³/h | 50 m³/h | 500 65: 23 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 80: 34 L/h | 0,126 m³/h | 0,20 m³/h | 63 m³/h | 78,75 m³/h | 500 100: 54 L/h | 0,20 m³/h | 0,32 m³/h | 100 m³/h | 125 m³/h | 500 125: 84 L/h | 0,32 m³/h | 0,51 m³/h | 160 m³/h | 200 m³/h | 500 150: 121 L/h | 0,50 m³/h | 0,80 m³/h | 250 m³/h | 312,5 m³/h | 500 200: 215 L/h | 0,80 m³/h | 1,28 m³/h | 400 m³/h | 500 m³/h | 500 250: 336 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 300: 483 L/h | 2,00 m³/h | 3,20 m³/h | 1000 m³/h | 1250 m³/h | 500 400: 859 L/h | 3,20 m³/h | 5,12 m³/h | 1600 m³/h | 2000 m³/h | 500 500: 1343 L/h | 5,00 m³/h | 8,00 m³/h | 2500 m³/h | 3125 m³/h | 500 Dimensioni e peso DN | L | B | H | Fori di fissaggio | K | Pressione | Peso in acciaio inossidabile 50: 200 mm | 165 mm | 257 mm | 18 × 4 | 125 mm | 1,6 MPa | 9,52 kg 65: 200 mm | 177 mm | 277 mm | 18 × 4 | 145 mm | 1,6 MPa | 11,6 kg 80: 225 mm | 200 mm | 297 mm | 18 × 8 | 160 mm | 1,6 MPa | 14,1 kg 100: 250 mm | 220 mm | 314 mm | 18 × 8 | 180 mm | 1,6 MPa | 17,1 kg 150: 300 mm | 285 mm | 373 mm | 22 × 8 | 240 mm | 1,6 MPa | 26,98 kg 200: 350 mm | 340 mm | 431 mm | 22 × 8 | 295 mm | 1,6 MPa | 37,9 kg 250: 450 mm | 395 mm | 500 mm | 22 × 12 | 350 mm | 1,6 MPa | 41,7 kg 300: 500 mm | 445 mm | 552 mm | 22 × 12 | 400 mm | 1,6 MPa | 49,7 kg Archiviazione dati

• Ultime 7 × 24 ore
• 750 registrazioni giornaliere
• 72 registrazioni mensili
• Conservazione permanente in caso di interruzione di corrente

Norme applicabili

• GB/T 778-2018
• ISO 4064
• OIML R49
• AWWA C750-10

Caratteristiche / specifiche tecniche

• Modello: BBUWM-I
• Dimensione nominale: DN50–DN500
• Principio di misura: Ultrasonico a tempo di transito multiplo
• Precisione: Classe 2 (Classe 1 opzionale)
• Campo di misura: R500
• Pressione massima di esercizio: 1,6 MPa
• Materiale del corpo: Standard SS304; opzionale SS316, SS316L
• Grado di protezione: IP68
• Durata della batteria: fino a 10 anni
• Classi di temperatura: T30, T50; versioni per alte temperature T70, T90
• Display: LCD a doppia riga da 9 cifre con indicatori di stato
• Comunicazioni: RS485/Modbus-RTU, M-Bus, NB-IoT/CAT.1, impulso, 4–20 mA, GPRS, BACnet, interfaccia ottica EN 13757
• Registrazione dati: 7×24 ore più recenti, 750 al giorno, 72 al mese, conservazione permanente in caso di interruzione di corrente
• Collegamento: flangiato secondo GB/T 9119-2010
