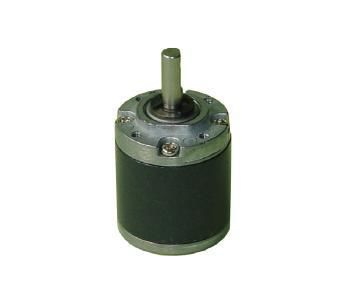

Microriduttore planetario RP22

coassialead albero pieno0 - 0.1 Nm

Panoramica del prodotto
RP22 è un riduttore / motoriduttore planetario da 22 mm progettato per tende motorizzate, strumenti medicali di precisione e apparecchiature di automazione. Utilizza ingranaggi in metallurgia delle polveri e una struttura di supporto cuscinetti ottimizzata per una maggiore resistenza a carichi radiali/assiali e stabilità in funzionamento continuo. Diametro esterno: 22 mm; diametro dell'albero: 4 mm; capacità di press‑fit sull'albero fino a 50 N.

Punti chiave per responsabili tecnici

• Categoria prodotto: Riduttori / motoriduttori planetari
• Famiglia: Riduttore planetario
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: tende motorizzate, serrature elettroniche, dispositivi medicali di precisione, automazione

Segnali di specifica

• Diametro: 22 mm
• Diametro albero: 4 mm

Personalizzazione e note per l'approvvigionamento
KWC Motor supporta personalizzazioni OEM/ODM per tensione, velocità, coppia, configurazione dell'albero, cablaggio/connettori, integrazione del riduttore, opzioni di controllo e obiettivi di rumore/EMC. Il prezzo finale viene quotato dopo conferma di applicazione, specifiche, quantità e requisiti di personalizzazione.

Applicazioni principali & soluzioni

• Domotica & tende motorizzate: Progettato per veneziane motorizzate, motori tubolari e serrature automatiche. La costruzione con ingranaggi in metallo sinterizzato favorisce funzionamento a basso rumore e supporta i carichi di trazione durante il movimento.
• Dispositivi medicali & automazione: Adatto per pompe di infusione di precisione, strumenti chirurgici e piccoli bracci robotici. Capacità di carico assiale (max 6 N) idonea per trasmissioni a vite e applicazioni a stelo/spinta.

Specifiche tecniche del riduttore RP22
Fonte dati: scheda tecnica KWC RP22. Compatibile con motori DC da 22 mm, spazzolati o brushless.
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90%
1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81%
1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66%

Parametri meccanici
Diametro esterno: 22 mm. Diametro albero: 4 mm. Carico radiale massimo sull'albero di uscita: 8 N. Carico assiale massimo: 6 N. Forza massima di press‑fit: 50 N.

Perché scegliere il riduttore planetario KWC RP22?

• Ingranaggi in metallurgia delle polveri e supporto cuscinetti ottimizzato per maggiore resistenza agli urti e capacità di press‑fit fino a 50 N.
• Personalizzazione flessibile per motori 22 mm (es. RS‑2230) spazzolati o brushless; opzioni albero: D, filettato o zigrinato; lubrificanti opzionali per ambienti a bassa (‑15°C) o alta (+80°C) temperatura.
• Assemblaggio di precisione con gioco radiale controllato ≤ 0,08 mm; conformità RoHS / REACH.

Note per l'acquisto
Velocità di ingresso motore consigliata: mantenere al di sotto di 8.000 rpm per evitare usura accelerata del grasso e degli ingranaggi. Applicazioni ad alta velocità possono richiedere soluzioni di lubrificazione su misura.

Caratteristiche / specifiche tecniche

• Modello: RP22
• Diametro esterno: 22 mm
• Diametro albero: 4 mm
• Rapporti di riduzione disponibili: 1/4 a 1/509 su 1‑4 stadi
• Lunghezze L per stadio: 1 stadio 14.4 ±0.5 mm; 2 stadi 17.9 ±0.5 mm; 3 stadi 21.4 ±0.5 mm; 4 stadi 24.9 ±0.5 mm
• Coppia nominale per gruppo: 0.03 N·m; 0.12 N·m; 0.24 N·m; 0.30 N·m
• Coppia massima momentanea per gruppo: 0.09 N·m; 0.36 N·m; 0.72 N·m; 0.90 N·m
• Efficienza per gruppo: 90%; 81%; 73%; 66%
• Carico radiale massimo: 8 N
• Carico assiale massimo: 6 N
• Forza massima di press‑fit: 50 N
• Materiale: ingranaggi in metallo sinterizzato
• Compatibilità: progettato per motori DC Φ22 spazzolati o brushless
• Opzioni albero: D, filettato, zigrinato
• Opzioni lubrificante: bassa temp. (‑15°C) / alta temp. (+80°C)
• Gioco radiale: ≤ 0,08 mm
• Conformità: RoHS / REACH
