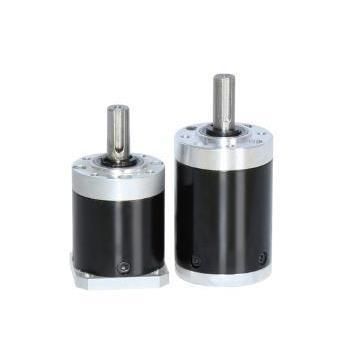

Microriduttore planetario RP45

coassialead albero pienoa foro con chiave

Panoramica del prodotto
RP45 è un riduttore/riduttore planetario industriale con diametro esterno di 45 mm. Monta cuscinetti a sfere di serie e supporta carichi radiali fino a 200 N e carichi assiali fino a 100 N. I rapporti disponibili vanno da 1:3,7 a 1:721 su 1–4 stadi, con coppia nominale fino a 10 N·m e coppia d'urto massima fino a 30 N·m. Applicazioni tipiche: automazione industriale, sistemi di controllo accessi di grandi dimensioni e trasmissioni ad alta capacità.

Punti chiave per acquirenti tecnici

• Categoria prodotto: riduttori planetari / motoriduttori
• Modello: RP45
• Produttore / marca: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diametro: 45 mm; albero di uscita standard: 10 mm (opzione D 8,5 mm)
• Applicazioni tipiche: azionamenti industriali, macchine per imballaggio, nastri trasportatori, porte automatiche, tornelli

Applicazioni principali e soluzioni

• Azionamenti industriali & macchine per imballaggio: Progettato per macchine per imballaggio automatiche, azionamenti di nastri trasportatori e miscelatori industriali. L'involucro più grande favorisce la dispersione del calore; i cuscinetti a sfere sopportano carichi laterali da cinghie o pulegge, rendendolo adatto al funzionamento continuo.
• Porte automatiche & sistemi di sicurezza: Utilizzato in porte scorrevoli pesanti, porte rotanti e tornelli. Con fino a 10 N·m di coppia nominale e 30 N·m di coppia di picco, RP45 può muovere pannelli pesanti e sopportare cicli frequenti.

Specifiche tecniche RP45
Fonte dati: scheda tecnica KWC RP45.
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia momentanea max | Efficienza
1/3,7 ~ 1/5,2 | 1 | 41,3 ±0,5 | 1,0 N·m | 3,0 N·m | 90%
1/14 ~ 1/27 | 2 | 51,6 ±0,5 | 4,0 N·m | 12 N·m | 81%
1/51 ~ 1/139 | 3 | 64,4 ±0,5 | 8,0 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 74,7 ±0,5 | 10 N·m | 30 N·m | 66%

Parametri meccanici

• Diametro esterno riduttore: 45 mm
• Diametro albero: 10 mm (D 8,5 mm opzionale)
• Uscita con cuscinetti a sfere
• Carico radiale massimo: 200 N
• Carico assiale massimo: 100 N
• Forza di pressatura massima: 150 N

Personalizzazione e note di produzione

• KWC supporta OEM/ODM: personalizzazioni per tensione, velocità, coppia, design dell'albero, cavi/connettori, integrazione del riduttore e obiettivi di rumore/EMC.
• Prezzi e tempi definiti dopo conferma delle specifiche (applicazione, rapporto, tipo d'albero, quantità, personalizzazioni).
• Opzioni albero: 10 mm standard; disponibili doppia piana, chiavetta o filettatura su richiesta.
• Flangia di montaggio standard 45 mm per ampia compatibilità e installazione semplice.

FAQ per gli acquisti

• D: Qual è la differenza tra RP45 e RP42?
  R: RP45 ha diametro esterno 45 mm contro 42 mm per RP42. Entrambi montano cuscinetti a sfere e offrono capacità radiali (200 N) e assiali (100 N) simili. RP45 fornisce fino a 10 N·m nominale e maggiore margine termico; RP42 ha ingombro minore e può avere diverse caratteristiche di coppia.
• D: Quali vantaggi offrono i cuscinetti a sfere di serie?
  R: I cuscinetti a sfere riducono l'attrito rispetto ai cuscinetti lisci, aumentano la vita utile e sopportano meglio i carichi laterali (cinghie, pulegge).
• D: Quali dimensioni d'albero sono disponibili?
  R: Albero standard 10 mm (opzione D 8,5 mm). Geometrie personalizzate (doppia piana, chiavetta, filettato) fornibili su disegno.

Caratteristiche / specifiche tecniche

• Modello: RP45
• Diametro: 45 mm
• Diametro albero: 10 mm (D 8,5 mm)
• Cuscinetti: cuscinetti a sfere standard
• Carico radiale max: 200 N
• Carico assiale max: 100 N
• Forza di pressatura max: 150 N
• Coppia nominale: fino a 10 N·m (a seconda del rapporto)
• Coppia di picco: fino a 30 N·m
• Rapporti disponibili: 1/3,7 ~ 1/721 (1–4 stadi)
• Lunghezze L: 1 stadio 41,3 ±0,5 mm; 2 stadi 51,6 ±0,5 mm; 3 stadi 64,4 ±0,5 mm; 4 stadi 74,7 ±0,5 mm
• Efficienza per stadio: 1 stadio ~90%; 2 stadi ~81%; 3 stadi ~73%; 4 stadi ~66%
• Gioco radiale controllato entro 0,06 mm
• Materiale: ingranaggi in polvere metallica (corona e planetari)
