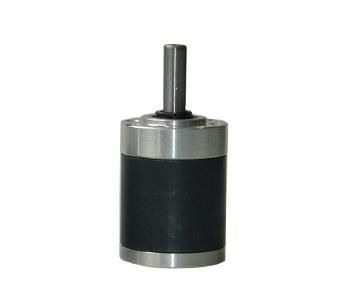

Microriduttore planetario RP28

coassialead albero pienoad asse inchiavettato

Panoramica del prodotto
RP28 è un riduttore / motoriduttore planetario da 28 mm progettato per applicazioni industriali e di precisione come valvole elettriche ad alta coppia, attuatori robotici e dispositivi medicali. Il riduttore ha diametro esterno 28 mm, uscita supportata da cuscinetti a sfere e diverse gamme di rapporti. Coppia nominale fino a 1,0 N·m e picchi momentanei fino a 3,0 N·m.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motoriduttori e riduttori planetari
• Famiglia motore: Motoriduttore / riduttore planetario
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: valvole elettriche ad alta coppia, bracci robotici, apparecchiature medicali

Applicazioni principali e soluzioni

• Automazione industriale e valvole elettriche: Adatto per valvole di controllo fluidi, attuatori di serrande e distributori automatici. L'uscita su cuscinetti a sfere garantisce trasmissione stabile in presenza di cicli frequenti start/stop e carichi laterali elevati; coppia nominale fino a 1,0 N·m.
• Robotica e movimento di precisione: Utilizzato per azionamenti mozzo ruota di robot di ispezione, pompe peristaltiche medicali e display rotanti pubblicitari. Può sopportare urti di coppia momentanei fino a 3,0 N·m per proteggere l'apparecchiatura in condizioni di sovraccarico.

Specifiche tecniche del riduttore RP28
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

Parametri meccanici

• Diametro esterno del riduttore: 28 mm
• Diametro alberino: 6 mm (piatto D: 5,5 mm)
• Albero di uscita supportato da cuscinetti a sfere
• Carico radiale massimo: 50 N
• Carico assiale massimo: 30 N

Personalizzazione e note per l'approvvigionamento

• Personalizzazione OEM/ODM disponibile per tensione, velocità, coppia, progettazione dell'albero, cavo/ connettore, integrazione del riduttore e requisiti di controllo
• Compatibile con motori serie 28 mm (es. RS-385/395) in versione con spazzole o brushless
• Opzioni per l'albero di uscita: albero da 6 mm con chiavetta, filettatura o doppio profilo piatto; lunghezza e caratteristiche personalizzabili
• Supporta coppia momentanea fino a 3,0 N·m per applicazioni con elevata coppia di avviamento

Caratteristiche di progetto

• Cuscinetti a sfere: maggiore capacità di carico radiale e assiale rispetto ai boccole
• Ingranaggi in polvere metallica: materiale ad alta densità resistente all'usura e agli urti
• Validazione dell'emmanicamento: centro albero validato per forze di pressatura fino a 60 N
• Conformità: RoHS / REACH

Caratteristiche / riepilogo tecnico

• Modello / Serie: RP28
• Diametro esterno: 28 mm
• Diametro albero: 6 mm (piatto D 5,5 mm)
• Gamma di rapporti disponibili: 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Stadi: 1, 2, 3, 4
• Lunghezze L (mm): 23.3 ±0.5, 29.0 ±0.5, 34.7 ±0.5, 40.4 ±0.5
• Coppia nominale: 0.1 N·m (1 stadio) fino a 1.0 N·m (4 stadi)
• Coppia massima momentanea: fino a 3.0 N·m
• Efficienza per stadio: 90%, 81%, 73.9%, 66%
• Carico radiale massimo: 50 N
• Carico assiale massimo: 30 N
• Tipo di cuscinetto: cuscinetti a sfere (standard)
• Materiali / caratteristiche: ingranaggi in polvere metallica, centro albero validato per montaggio a pressione
