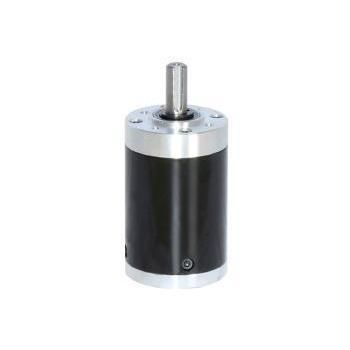

Riduttore planetario RP48

coassialead albero pieno10 - 20 Nm

Panoramica del prodotto
RP48 è un riduttore/motore riduttore planetario da 48 mm progettato per trasmissioni industriali ad alto carico, verricelli e telai robotici. L'uscita supportata da cuscinetti a sfere sopporta carichi radiali fino a 200 N. Rapporti di riduzione disponibili da 1:4,44 a 1:2510 su 1-5 stadi. Coppia nominale fino a 20 N·m e coppia di picco momentanea fino a 60 N·m.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Planetary Gear Motors & Gearboxes
• Famiglia: Planetary Gear Motor / Gearbox
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: trasmissioni industriali, verricelli, telai robotici

Segnali di specifica

• Diametro: 48 mm
• Diametro albero: 10 mm (albero a D)
• Carico radiale massimo: 200 N
• Carico assiale massimo: 100 N

Applicazioni principali e soluzioni

• Telai robotici e piattaforme mobili: adatto per robot di ispezione su cingoli, telai AGV ad alto carico e moduli di esoscheletri motorizzati. Fornisce 20 N·m di coppia continua in configurazioni a più stadi.
• Sollevamento industriale e verricelli: idoneo per verricelli elettrici compatti, sollevatori e sistemi di inseguimento solare; l'uscita a cuscinetti a sfere sopporta forze radiali fino a 200 N.

Specifiche tecniche RP48 (tabella)
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia picco momentanea | Efficienza
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Parametri meccanici
Diametro esterno riduttore: 48 mm. Diametro alberino: 10 mm (D). Albero di uscita supportato da cuscinetti a sfere. Carico radiale massimo: 200 N. Carico assiale massimo: 100 N. Forza massima di inserimento: 150 N. Gioco radiale ≤ 0,06 mm.

Personalizzazione e note di produzione

• Supporta personalizzazioni OEM/ODM per tensione, velocità, coppia, design dell'albero (scanalatura o chiavetta), cavi/connettori, integrazione del riduttore, controllo e lubrificazione (es. grasso EP).
• Compatibile con motori da 48 mm, 50 mm o di maggiore potenza (es. serie 50707).
• Assemblaggio di precisione con gioco radiale controllato ≤ 0,06 mm; uscita su cuscinetti per vita maggiore sotto carichi laterali.

Caratteristiche / specifiche tecniche

• Modello: RP48
• Diametro esterno riduttore: 48 mm
• Diametro albero: 10 mm (D)
• Tipo cuscinetto: cuscinetti a sfere (albero di uscita)
• Carico radiale massimo: 200 N
• Carico assiale massimo: 100 N
• Forza massima di inserimento: 150 N
• Coppia nominale: fino a 20 N·m
• Coppia di picco momentanea: fino a 60 N·m
• Gamma di rapporti: 1:4,44 a 1:2510 (1–5 stadi)
• Stadi e lunghezze tipiche: 1 stadio 37,8 ±0,5 mm; 2 stadi 48,4 ±0,5 mm; 3 stadi 58,8 ±0,5 mm; 4 stadi 71,2 ±0,5 mm; 5 stadi 81,6 ±0,5 mm
• Efficienza esempio per stadio: 1 stadio ~90%; 2 stadi ~81%; 3 stadi ~73%; 4 stadi ~66%; 5 stadi ~59%
