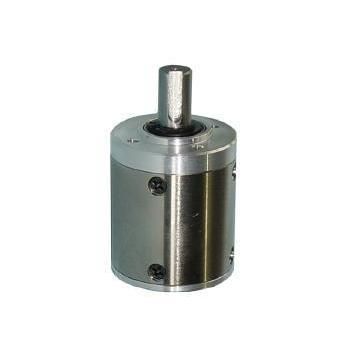

Motoriduttore planetario RP38

coassialea foro con chiave5 - 10 Nm

Panoramica del prodotto
RP38 è un motoriduttore / riduttore epicicloidale da 38 mm prodotto da KWC Motor, pensato per automazione industriale, robotica e attuatori compatti. L'albero di uscita è supportato da cuscinetti a sfere, con capacità radiale aumentata (150 N) e capacità assiale di 80 N; coppia nominale fino a 8,0 N·m e picco momentaneo fino a 24 N·m.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motoriduttori / Riduttori epicicloidali
• Modello: RP38
• Produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: automazione industriale, robotica, apparecchiature di ispezione, attuatori medicali

Personalizzazione e approvvigionamento

• Personalizzazione OEM/ODM: tensione, velocità, coppia, tipo di albero (D, chiavetta, filettato), cablaggio/connettori, integrazione del riduttore e controlli elettronici
• Prezzi e tempi di consegna definiti in base alle specifiche confermate, quantità e opzioni di personalizzazione

Applicazioni principali e soluzioni

• Automazione industriale pesante: nastri trasportatori, macchine di confezionamento automatiche, attuatori valvole — adatto a carichi radiali/assiali elevati e a resistere a impatti momentanei.
• Robotica e attrezzature speciali: trasmissioni per chassis di robot d'ispezione, giunti di bracci robotici, dispositivi medici — la capacità d'urto momentanea di 24 N·m protegge la meccanica in caso di collisioni o arresti di emergenza.

Specifiche tecniche RP38 (da datasheet)
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/4 ~ 1/6 | 1 | 30.0 | 0.8 N·m | 2.4 N·m | 90%
1/16 ~ 1/36 | 2 | 39.5 | 3.0 N·m | 9.0 N·m | 81%
1/64 ~ 1/216 | 3 | 49.2 | 6.0 N·m | 18 N·m | 73%
1/256 ~ 1/1296 | 4 | 58.7 | 8.0 N·m | 24 N·m | 66%

Parametri meccanici
Diametro esterno: 38 mm. Diametro albero: 8 mm (D‑cut 7 mm opzionale). Albero di uscita supportato da cuscinetti a sfere. Carico radiale massimo: 150 N. Carico assiale massimo: 80 N. Gioco radiale tipico: ≤ 0,06 mm. Test di inserimento: resistenza fino a 120 N. Grasso a fascia termica ampia opzionale: −15 °C ÷ +80 °C.

Caratteristiche / specifiche tecniche

• Modello: RP38
• Diametro: 38 mm
• Diametro albero: 8 mm (D 7 mm opzionale)
• Gamma rapporti: 1:4 a 1:1296
• Coppia nominale: fino a 8,0 N·m
• Coppia massima momentanea: fino a 24 N·m
• Carico radiale max: 150 N
• Carico assiale max: 80 N
• Efficienze tipiche: 90% / 81% / 73% / 66% in base agli stadi
• Lunghezze L: 30.0 / 39.5 / 49.2 / 58.7 mm
• Opzioni albero: D‑cut, chiavetta, filettato
• Supporto albero: cuscinetti a sfere
• Gioco radiale: ≤ 0,06 mm
