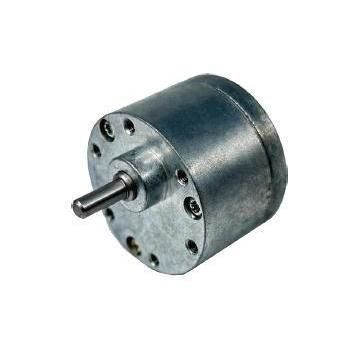

Microriduttore planetario RO37

coassialead albero pieno0.5 - 1 Nm

Panoramica del prodotto
RO37 è un riduttore / motoriduttore planetario da 37 mm progettato per applicazioni intermittenti a bassa velocità e alto torque, come distributori automatici e insegne rotanti. Il riduttore utilizza bronzine impregnate d'olio e ingranaggi planetari/anello in metallo sinterizzato; l'albero di uscita supporta l'assemblaggio a press-fit fino a 200 N.

Informazioni chiave per acquirenti tecnici

• Categoria prodotto: Motoriduttori e riduttori planetari
• Famiglia motore: Motoriduttore planetario 37 mm
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: distributori automatici, meccanismi macinacaffè, trasmissioni ATM, insegne rotanti, attuatori valvole

Segnali di specifica

• Diametro esterno: 37 mm
• Albero tipico: 6 mm (D-flat 5,5 mm)
• Rapporti disponibili (esempi): 1:10; 1:30 ~ 1:33,3; 1:50 ~ 1:100; 1:120 ~ 1:300
• Coppia nominale: fino a 1,0 N·m (a seconda del rapporto)

Personalizzazione e note di approvvigionamento
KWC Motor offre OEM/ODM per tensione, velocità motore, coppia, tipo di albero (D-flat standard, filettato, doppio piatto), cavo/connettore, integrazione del riduttore e obiettivi di rumorosità/EMC. Prezzi e tempi di consegna confermati dopo definizione dell'applicazione, specifiche e quantitativi.

Applicazioni principali & soluzioni

• Distributori & attrezzature commerciali: Adatto per motori di erogazione, meccanismi di macinatura del caffè e azionamenti ATM che richiedono uscita stabile a bassa velocità e alto torque (fino a 1,0 N·m) e funzionamento silenzioso intermittente.
• Insegne rotanti & attuatori valvole: Utilizzato in scatole luminose rotanti, illuminazione scenica e attuatori di valvole HVAC/idrauliche. Il supporto assiale rinforzato consente il press-fit diretto di pulegge o ingranaggi (fino a 200 N), facilitando l'assemblaggio automatizzato.

Specifiche tecniche del riduttore RO37

• Rapporto 1/10 | Lunghezza L 20,0 ±0,5 mm | Coppia nominale 0,1 N·m | Coppia massima istantanea 0,3 N·m | Efficienza 81% | Direzione rotazione: stesso verso
• Rapporto 1/30 ~ 1/33,3 | Lunghezza L 22,5 ±0,5 mm | Coppia nominale 0,4 N·m | Coppia massima istantanea 1,2 N·m | Efficienza 73% | Direzione rotazione: inversa
• Rapporto 1/50 ~ 1/100 | Lunghezza L 25,0 ±0,5 mm | Coppia nominale 1,0 N·m | Coppia massima istantanea 3,0 N·m | Efficienza 66% | Direzione rotazione: stesso verso
• Rapporto 1/120 ~ 1/300 | Lunghezza L 27,5 ±0,5 mm | Coppia nominale 1,0 N·m | Coppia massima istantanea 3,0 N·m | Efficienza 59% | Direzione rotazione: inversa

Parametri meccanici

• Diametro esterno riduttore: 37 mm
• Diametro albero uscita: 6 mm (D-flat 5,5 mm)
• Forza massima di press-fit consentita sull'albero di uscita: 200 N (per montaggio pulegge/ingranaggi)
• Tipo cuscinetti: bronzine impregnate d'olio (standard)
• Ingranaggi: anello e planetari in metallo sinterizzato (non plastici)
• Pignone motore: angolo elica 15° destrorso per un innesto più fluido

Perché scegliere KWC RO37

• Supporto assiale rinforzato che consente assemblaggi a press-fit fino a 200 N per semplificare i processi produttivi.
• Ingranaggi in metallo sinterizzato per resistenza all'usura con controllo dei costi.
• Opzioni multiple di alberi e montaggi compatibili con schema 37 mm per facilitare l'integrazione.
• Ispezione 100% in uscita su rumore, corrente e aspetto; conformità RoHS/REACH.

FAQ di acquisto (selezione)

• Differenza vs RP36: RP36 è versione heavy-duty con cuscinetti a sfere e coppia nominale fino a 5,0 N·m; RO37 è versione standard rinforzata con bronzine e coppia nominale fino a 1,0 N·m, ottimizzata costo/prestazioni.
• Significato della forza di press-fit 200 N: È possibile applicare fino a 200 N di carico assiale per montare pulegge o ingranaggi senza danneggiare la struttura interna, utile in assemblaggio automatico.
• Materiale ingranaggi: Anello e planetari realizzati in metallo sinterizzato o altri materiali metallici per maggiore resistenza e durata.
