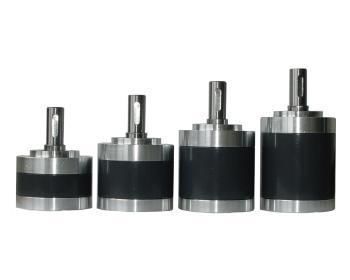

Motoriduttore brushless RP62

a spazzolaplanetariocoassiale

Panoramica prodotto
KWC Motor RP62 è un motoriduttore/ riduttore epicicloidale della classe 62 mm, progettato per applicazioni che richiedono elevata rigidità dell'albero e capacità di carico assiale. La configurazione standard prevede un albero di uscita da 14 mm supportato da cuscinetti a sfere, capacità assiale fino a 200 N e opzioni di riduzione su 1–4 stage. La coppia nominale arriva a 30 N·m (momentanea fino a 90 N·m) per la versione a 4 stage.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Motoriduttori / Riduttori planetari
• Modello: RP62
• Marca / produttore: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Caratteristiche meccaniche: diametro 62 mm, albero uscita 14 mm con cuscinetti, carico assiale 200 N, carico radiale 300 N

Applicazioni principali e soluzioni

• Sollevamento a vite e attuatori lineari: l'albero robusto da 14 mm e la capacità assiale di 200 N consentono l'accoppiamento diretto a viti a ricircolo di sfere e attuatori lineari per scrivanie regolabili, sistemi di sollevamento e stadi di posizionamento, mantenendo l'allineamento sotto carichi di spinta/tiro.
• Miscelazione industriale e grandi cancelli: adatto a miscelatori, valvole di processo e grandi porte rotanti/scorrevoli dove rigidità dell'albero e resistenza agli shock momentanei (fino a 90 N·m) compensano variazioni di coppia o carichi da vento/urto.

Specifiche tecniche del riduttore RP62
Fonte: scheda tecnica KWC RP62. Standard: albero uscita 14 mm con cuscinetti.
Rapporto di trasmissione (esempi) | Stage | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/3.6 ~ 1/5.33 | 1 | 37.8 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49.5 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60.8 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71.9 ±0.5 | 30 N·m | 90 N·m | 66%

Parametri meccanici aggiuntivi

• Diametro esterno riduttore: 62 mm
• Diametro albero uscita: 14 mm (heavy-shaft)
• Supporto albero: cuscinetti a sfere
• Carico radiale massimo: 300 N
• Carico assiale massimo: 200 N
• Coppia nominale di serie: fino a 30 N·m; coppia d'urto momentanea fino a 90 N·m

Personalizzazione e controlli qualità

• Opzioni OEM/ODM: tensione, velocità, coppia, configurazione albero (chiavetta, foro filettato, albero gradinato), cavi/connettori, integrazione riduttore, obiettivi di controllo, requisiti rumore/EMC, albero inossidabile opzionale per ambienti corrosivi.
• Compatibilità motore: generalmente abbinabile a motori spazzolati/senza spazzole da 60 mm o superiori in base alla potenza e al fissaggio.
• Controlli qualità: verifica di inserimento (albero progettato per sostenere fino a 300 N di forza di inserimento) e ispezione al 100% su rumore, corrente e gioco.

Caratteristiche / Specifiche tecniche

• Modello: RP62
• Marca: KWC Motor
• Diametro riduttore: 62 mm
• Albero di uscita: 14 mm heavy-shaft con cuscinetti
• Capacità carico assiale: fino a 200 N
• Capacità carico radiale: fino a 300 N
• Coppie nominali per stage: 3 N·m (1), 12 N·m (2), 24 N·m (3), 30 N·m (4)
• Coppie momentanee per stage: 9 N·m, 36 N·m, 72 N·m, 90 N·m
• Efficienza: circa 90% → 66% a seconda del numero di stage
• Rapporti disponibili: 1:3.6–1:5.33; 1:13–1:28; 1:43–1:121; 1:154–1:307
• Lunghezza L (tipica): 37.8 ±0.5 mm (1-stage) → 71.9 ±0.5 mm (4-stage)
