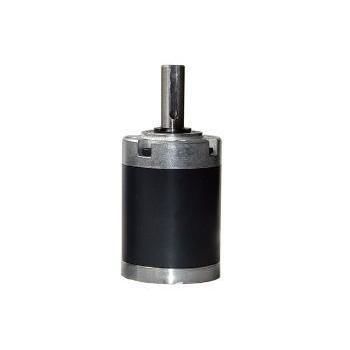

Riduttore planetario RP42

coassialead albero pienoad asse inchiavettato

Panoramica del prodotto

• RP42 è un riduttore planetario / motoriduttore da 42 mm progettato per applicazioni di automazione industriale e robotica impegnative. Supporto su cuscinetti a sfere, carico radiale fino a 200 N, carico assiale fino a 100 N, rapporti di riduzione da 1:3.7 a 1:721, coppia nominale fino a 15 N·m, coppia massima momentanea fino a 38 N·m.

Punti chiave per responsabili tecnici

• Categoria prodotto: Planetary Gear Motors & Gearboxes
• Famiglia motore: motoriduttore / riduttore planetario
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: automazione industriale, AGV/AMR, robotica, apparecchiature di precisione

Segnali di specifica

• Diametro: 42 mm

Personalizzazione e note di approvvigionamento

• Opzioni OEM/ODM: tensione, velocità, coppia, design dell'albero (8 mm standard, 10 mm opzionale), cavo o connettore, integrazione del riduttore, interfaccia di controllo, obiettivi rumore/EMC.
• Preventivi: prezzo fornito dopo conferma di applicazione, specifiche, quantità e requisiti di personalizzazione.

Applicazioni principali & soluzioni

• Automazione industriale pesante & AGV: adatto per azionamenti mozzo ruota di AGV, macchine d'imballaggio automatiche e attuatori valvola pesanti; coppia nominale fino a 15 N·m e capacità assiale fino a 100 N, indicato come nucleo energetico per robot mobili.
• Robotica su larga scala & apparecchiature speciali: impiegato in telai di robot di ispezione, giunti di bracci robotici ed esoscheletri riabilitativi; resistenza agli urti momentanei di 38 N·m migliora l'affidabilità in caso di collisioni o arresti di emergenza.

Specifiche tecniche del riduttore RP42 (tabella)
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/3.7 ~ 1/5.2 | 1 | 34.0 | 1.5 N·m | 3 N·m | 90%
1/14 ~ 1/27 | 2 | 44.2 | 4 N·m | 12 N·m | 81%
1/50 ~ 1/139 | 3 | 54.4 | 10 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 64.6 | 15 N·m | 38 N·m | 66%

Parametri meccanici

• Diametro esterno riduttore: 42 mm
• Diametro albero di uscita: 8 mm standard (10 mm opzionale)
• Albero di uscita supportato da cuscinetti a sfere
• Carico radiale massimo: 200 N
• Carico assiale massimo: 100 N
• Resistenza agli impatti momentanei: fino a 38 N·m

Note di progettazione e qualità

• Supporto carico: capacità radiale fino a 200 N ottenuta tramite supporto su cuscinetti a sfere e materiali ingranaggi resistenti.
• Assemblaggio: verifica di press-fit con forza di inserimento asse fino a 150 N; gioco radiale controllato entro 0,06 mm.
• Opzione ambientale: grasso a ampia temperatura disponibile per -15°C a +80°C.

FAQ acquisto (selezione)

• Differenza rispetto a RP38: RP42 offre maggiore coppia e capacità di carico (RP42 nominale fino a 15 N·m, momentanea 38 N·m, radiale 200 N; RP38: 8 N·m, 24 N·m, 150 N).
• Applicazioni estreme: adatto per robot mobili AGV/AMR, porte automatiche pesanti, giunti di bracci robotici industriali e sistemi che richiedono alta coppia.
• Forza di inserimento: l'albero di uscita può sopportare fino a 150 N per un montaggio press-fit sicuro.

Caratteristiche / specifiche tecniche

• Modello / Serie: RP42
• Marca / Produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diametro: 42 mm
• Rapporti disponibili: 1:3.7 a 1:721
• Stadi: 1 a 4
• Lunghezze L (mm) per stadio: 34.0 / 44.2 / 54.4 / 64.6
• Coppia nominale per stadio: 1.5 / 4 / 10 / 15 N·m
• Coppia massima momentanea per stadio: 3 / 12 / 25 / 38 N·m
• Efficienza per stadio: 90% / 81% / 73% / 66%
• Opzioni albero di uscita: 8 mm standard, 10 mm opzionale; supporta chiavetta, albero filettato o profilo D
• Tipo di cuscinetto: cuscinetti a sfere standard
• Carico radiale max: 200 N
• Carico assiale max: 100 N
• Verifica press-fit: fino a 150 N
• Gioco radiale: ≤ 0,06 mm
• Opzioni: profilo asse, adattamento motore, grasso range -15°C a +80°C
