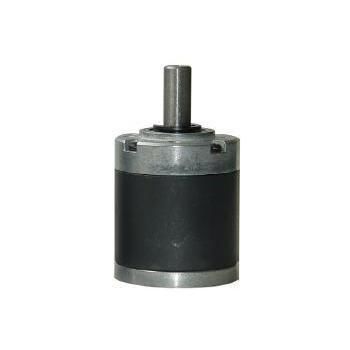

Microriduttore planetario RP36

coassialead albero pieno1 - 5 Nm

Panoramica del prodotto
RP36 è una famiglia di riduttori planetari / motoriduttori da 36 mm pensata per integrazione con piattaforme motore da 36 mm. L'uscita è dotata di cuscinetti che supportano carichi radiali fino a 100 N e assiali fino a 50 N. Intervalli di rapporto disponibili: 1/3,7–1/5,2, 1/14–1/27, 1/51–1/139, 1/189–1/721. Coppia continua nominale fino a 5,0 N·m; coppia istantanea/di impatto fino a 12 N·m.

Punti chiave per gli acquirenti tecnici

• Categoria prodotto: Planetary Gear Motors & Gearboxes
• Famiglia motore: Planetary Gear Motor / Gearbox (classe 36 mm)
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: automazione industriale, giunti robotici, porte automatiche, nastri trasportatori

Segnali di specifica

• Diametro: 36 mm
• Albero: 8 mm standard (opzione D da 7 mm)

Personalizzazione e note di approvvigionamento

• KWC Motor fornisce personalizzazioni OEM/ODM: tensione, velocità, coppia, design dell'albero (double D, chiavetta, filettato), cavo/connettore, integrazione encoder/elettronica, miglioramenti materiali degli ingranaggi, obiettivi rumore/EMC.
• Prezzi e tempi di consegna finali vengono confermati dopo la verifica di applicazione, specifiche, quantità e personalizzazioni richieste.

Applicazioni principali & soluzioni

• Robot industriali & bracci robotici: Progettato per snodi robotici, unità motrici dei mozzi ruota AGV e impianti di saldatura automatica. Garantisce precisione sotto carico grazie all'uscita supportata da cuscinetti e fino a 5,0 N·m di coppia continua.
• Porte automatiche & sistemi di trasporto: Idoneo per porte scorrevoli commerciali, nastri industriali e display rotanti pesanti. Può sopportare coppie di avviamento/urto momentanee fino a 12 N·m per carichi ad alta inerzia.

Specifiche tecniche RP36 (tabella)
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia istantanea max | Efficienza
1/3,7 ~ 1/5,2 | 1 | 26,5 ±0,5 | 0,5 N·m | 1,5 N·m | 90%
1/14 ~ 1/27 | 2 | 32,7 ±0,5 | 2,0 N·m | 6,0 N·m | 81%
1/51 ~ 1/139 | 3 | 39,0 ±0,5 | 4,0 N·m | 10 N·m | 73%
1/189 ~ 1/721 | 4 | 45,0 ±0,5 | 5,0 N·m | 12 N·m | 66%

Parametri meccanici
Diametro esterno del riduttore: 36 mm. Diametro albero: 8 mm (opzione 7 mm D). Albero di uscita con cuscinetti a sfere. Carico radiale max: 100 N. Carico assiale max: 50 N. Forza massima di press-fit: 120 N. Coppia d'urto istantanea fino a 12 N·m. Gioco radiale controllato entro 0,07 mm.

Caratteristiche / Specifiche tecniche

• Modello / serie: RP36
• Diametro: 36 mm
• Albero: 8 mm (opzione 7 mm D)
• Cuscinetti: cuscinetti a sfere sul lato uscita
• Carico radiale max: 100 N
• Carico assiale max: 50 N
• Forza di press-fit max: 120 N
• Coppia continua nominale: fino a 5,0 N·m in funzione del rapporto
• Coppia momentanea max: fino a 12 N·m
• Intervalli di rapporto disponibili: 1/3,7 ~ 1/5,2, 1/14 ~ 1/27, 1/51 ~ 1/139, 1/189 ~ 1/721
• Lunghezze L (mm) per stadi: 1 stadio 26,5 ±0,5; 2 stadi 32,7 ±0,5; 3 stadi 39,0 ±0,5; 4 stadi 45,0 ±0,5
• Esempi di efficienza per stadio: ~90%, ~81%, ~73%, ~66%
• Personalizzazione: compatibile con motori 36 mm brushed/brushless, opzioni albero (double D, chiavetta, filettato), materiali dentatura rinforzabili su richiesta
