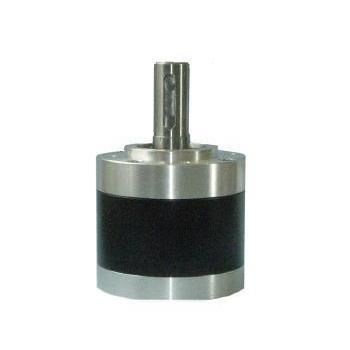

Motoriduttore planetario RP80

coassialead asse inchiavettato50 - 100 Nm

Panoramica del prodotto
Il RP80 è un riduttore planetario / motoriduttore con diametro esterno 80 mm, albero di uscita standard 19 mm con scanalatura per chiavetta e cuscinetti a sfere industriali. Offre rapporti di riduzione da 1/3,55 a 1/138 e coppia nominale fino a 80 N·m (120 N·m temporanei). Progettato per sostenere carichi radiali e assiali elevati in applicazioni industriali e outdoor.

Punti chiave per responsabili tecnici

• Categoria prodotto: Riduttore planetario / motoriduttore
• Modello: RP80
• Marca / produttore: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diametro esterno: 80 mm
• Albero di uscita: 19 mm con scanalatura da 6 mm
• Applicazioni tipiche: Automazione pesante, verricelli, inseguitori solari, azionamenti pitch per turbine eoliche, montacarichi scenici, mescolatori industriali

Applicazioni principali & soluzioni

• Inseguimento solare & sistemi energetici: Idoneo per inseguitori solari di grandi dimensioni e meccanismi di pitch per turbine; opzioni di tenuta metallica per ambienti esterni e coppia momentanea fino a 120 N·m per eventi di vento/urto.
• Verricelli industriali & attrezzature pesanti: Albero di uscita da 19 mm e capacità radiale 600 N che permettono spesso il montaggio diretto del tamburo (cuscinetto di supporto esterno consigliato a seconda dell'applicazione).

Specifiche tecniche
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/3,55 ~ 1/6,60 | 1 | 55,7 ±0,8 | 8 N·m | 12 N·m | 90%
1/13 ~ 1/23 | 2 | 72,2 ±0,8 | 30 N·m | 45 N·m | 81%
1/26 ~ 1/37 | 3 | 72,2 ±0,8 | 60 N·m | 90 N·m | 81%
1/50 ~ 1/138 | 4 | 88,5 ±0,8 | 80 N·m | 120 N·m | 73%

Personalizzazione e note di approvvigionamento
KWC Motor supporta OEM/ODM: tensione, velocità, coppia, varianti d'albero (uscite doppie, scanalature, flange speciali), opzioni cavi/ connettori, integrazione encoder/controllo e obiettivi rumore/EMC. Specifica finale e prezzo dopo conferma delle condizioni applicative, quantità e opzioni di customizzazione.

Caratteristiche / dettagli tecnici

• Diametro esterno: 80 mm
• Diametro albero: 19 mm (scanalatura 6 mm)
• Supporto albero uscita: cuscinetti a sfere industriali
• Carico radiale max: 600 N
• Carico assiale max: 200 N
• Forza di pressata max (sistema albero): 1000 N
• Coppia nominale (per stadio): 8 / 30 / 60 / 80 N·m
• Coppia massima momentanea (per stadio): 12 / 45 / 90 / 120 N·m
• Efficienza per stadio: ~90% (1 stadio), ~81% (2-3 stadi), ~73% (4 stadi)
• Precisione meccanica: gioco radiale controllato ≤ 0,08 mm
• Montaggio/interfaccia: compatibile con flange motore Ø 80 mm; varianti di albero e flangia disponibili
• Opzioni di protezione: tenute antipolvere/impermeabili per uso esterno
