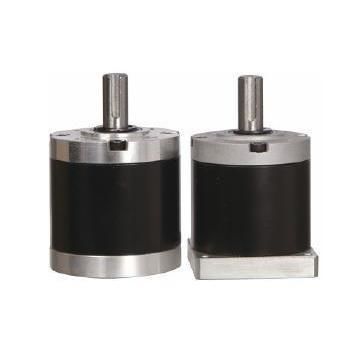

Riduttore planetario RP56

coassialea foro con chiave20 - 50 Nm

Panoramica del prodotto
RP56 è un riduttore planetario (motoriduttore / riduttore) progettato per piattaforme mobili ad alta portata e dispositivi di sollevamento industriale. Diametro esterno nominale: 60 mm (confermare la quota finale sul disegno rilasciato prima di progettare/ordinare). Diametro alberino standard: 12 mm. Intervallo rapporti: 1:3,6 fino a 1:307. Coppia nominale fino a 45 N·m, coppia massima momentanea fino a 110 N·m; uscita supportata da cuscinetti a sfere standard.

Punti chiave per buyer tecnici

• Categoria prodotto: Planetary Gear Motors & Gearboxes
• Modello: RP56
• Produttore / Marca: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applicazioni tipiche: AGV e robot mobili pesanti, argani industriali e sistemi di sollevamento

Segnali di specifica

• Diametro esterno (nominale): 60 mm (confermare sul disegno)
• Diametro albero uscita: 12 mm (opzioni: scanalatura per chiavetta / doppio D / filettatura)

Applicazioni principali e soluzioni

• AGV pesanti & robot mobili: Adatto per AGV portuali, telai AMR per carichi pesanti e robot di servizio. RP56 eroga fino a 45 N·m di coppia continua e, con supporto a cuscinetti, può pilotare direttamente mozzi/ruote per il movimento affidabile di carichi pesanti.
• Argani industriali & macchine edili: Applicabile ad argani elettrici, apparecchi di sollevamento e sistemi di inseguimento PV. Capacità di carico radiale 400 N e resistenza di inserimento 300 N per prestazioni robuste in esterno.

Specifiche tecniche del riduttore RP56
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia massima momentanea | Efficienza
1/3.6 ~ 1/5.33 | 1 | 40.3 ±0.5 | 4 N·m | 12 N·m | 90%
1/13 ~ 1/28 | 2 | 53.8 ±0.5 | 18 N·m | 50 N·m | 81%
1/43 ~ 1/121 | 3 | 67.2 ±0.5 | 36 N·m | 100 N·m | 73%
1/154 ~ 1/307 | 4 | 80.6 ±0.5 | 45 N·m | 110 N·m | 66%

Parametri meccanici

• Configurazione di uscita: albero supportato da cuscinetti a sfere
• Carico radiale massimo: 400 N
• Carico assiale massimo: 120 N
• Forza di inserimento massima: 300 N

Personalizzazioni e note di approvvigionamento

• Supporto OEM/ODM per tensione, velocità, coppia e design dell'albero
• Opzioni albero uscita: 12 mm; scanalatura chiavetta, doppio D o filettato disponibili
• Opzioni di protezione: guarnizioni IP54 / IP65 opzionali per ambienti polverosi o umidi esterni
• Requisiti di controllo, rumore ed EMC gestibili su richiesta

Caratteristiche tecniche / Specifiche

• Modello: RP56
• Diametro esterno nominale: 60 mm
• Diametro albero uscita: 12 mm (scanatura chiavetta personalizzabile)
• Tipo cuscinetto: cuscinetti a sfere standard
• Range rapporti: 1:3.6–1:5.33 (1 stadio); 1:13–1:28 (2 stadi); 1:43–1:121 (3 stadi); 1:154–1:307 (4 stadi)
• Lunghezze L per stadio: 1 stadio 40.3 ±0.5 mm; 2 stadi 53.8 ±0.5 mm; 3 stadi 67.2 ±0.5 mm; 4 stadi 80.6 ±0.5 mm
• Coppie nominali per stadio: 1 stadio 4 N·m; 2 stadi 18 N·m; 3 stadi 36 N·m; 4 stadi 45 N·m
• Coppie massime momentanee per stadio: 12 N·m; 50 N·m; 100 N·m; 110 N·m
• Efficienze: 90%, 81%, 73%, 66%
