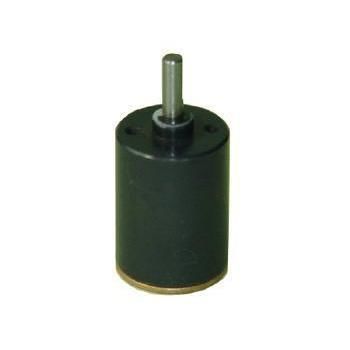

Microriduttore planetario RP16

coassialead albero pieno0 - 0.1 Nm

Panoramica del prodotto
RP16 è un motoriduttore / riduttore planetario da 16 mm di KWC Motor, progettato per dispositivi con spazio limitato come serrature intelligenti, strumenti ottici e apparecchiature mediche di precisione. Utilizza ingranaggi planetari metallici con corona interna in powder‑metal e rapporti multistadio da 1:4 a 1:509; coppia nominale fino a 0,30 N·m e coppia istantanea fino a 0,90 N·m.

Punti chiave per responsabili tecnici

• Categoria prodotto: Motoriduttore / riduttore planetario
• Modello: RP16
• Produttore: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Applicazioni tipiche: Serrature intelligenti, strumenti ottici, dispositivi medici di precisione, micro attuatori

Caratteristica principale

• Diametro esterno: 16 mm

Customizzazione e approvvigionamento
KWC Motor fornisce personalizzazioni OEM/ODM per tensione, velocità, coppia, tipo di albero, cavi/connettori, integrazione del riduttore e requisiti acustici/EMC. Prezzi e tempi dipendono dalle specifiche confermate, quantità e livello di personalizzazione.

Applicazioni principali & soluzioni
Sicurezza intelligente & serrature elettroniche
Il formato compatto da 16 mm si integra nei corpi serratura per serrature biometriche, serrature per casseforti e serrature alberghiere. Coppia anti‑manomissione momentanea fino a 0,9 N·m per un azionamento affidabile del chiavistello.

Strumenti di precisione & robotica
Adatto per giunti di micro‑robot, pompe di infusione/siringa e meccanismi di regolazione ottica. Le opzioni multistadio consentono controllo fine della velocità e erogazione fluida della coppia.

Specifiche tecniche del riduttore RP16
Rapporto | Stadi | Lunghezza L (mm) | Coppia nominale | Coppia istantanea max | Efficienza
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

Note sulle specifiche
* Diametro esterno: 16 mm.
* Corona interna in powder metal.
* Carico radiale massimo sull'albero di uscita: ≤ 5 N.

Qualità, materiali e opzioni

• Corona interna realizzata per metallurgia delle polveri per maggiore resistenza e usura.
• Tipologia cuscinetti: sleeve bearings; gioco radiale ≤ 0.08 mm.
• Opzioni albero: D, filettato, doppio piatto.
• Compatibilità motore: DC miniatura 3 V–12 V.
• Lubrificazione disponibile: grasso a ampia temperatura (-15°C a +80°C).
• Test: 100% prova rumore e corrente a vuoto; conforme RoHS / REACH.

FAQ acquisto & sviluppo

• D: Come si determina il prezzo? Il prezzo varia in base ad applicazione, specifiche, quantità e personalizzazione; richiedere quotazione.
• D: Sono disponibili campioni e disegni? Sì — campioni di valutazione, disegni e schede tecniche fornibili a richiesta.
• D: RP16 può sostituire una soluzione motore+riduttore esistente? Sì, previa valutazione di dimensioni, tipo di albero, tensione, velocità e carico.

Caratteristiche tecniche / specifiche

• Modello: RP16
• Categoria: Motoriduttore / riduttore planetario
• Produttore: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Diametro esterno: 16 mm
• Materiale corona interna: powder metal
• Intervallo rapporti: 1:4 a 1:509
• Stadi disponibili: 1–4
• Lunghezze L (mm): 12.3 ±0.5; 15.9 ±0.5; 19.5 ±0.5; 23.1 ±0.5
• Coppie nominali: 0.03, 0.12, 0.24, 0.30 N·m
• Coppia massima istantanea: fino a 0.90 N·m
• Efficienze: 90%, 81%, 73%, 66%
• Carico radiale max albero: ≤ 5 N
• Gioco radiale: ≤ 0.08 mm
• Cuscinetti: sleeve bearings
• Tensione motore: 3 V–12 V
• Opzioni albero: D, filettato, doppio piatto
• Lubrificazione: -15°C a +80°C (opzionale)
• Qualità: test 100% rumore e corrente a vuoto; RoHS / REACH
• Personalizzazione: supporto OEM/ODM per tensione, velocità, coppia, albero, connettori, integrazione, controllo e obiettivi EMC/rumore
