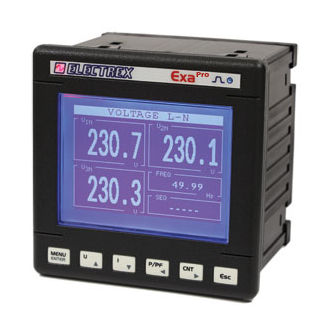

Analizzatore di monitoraggio PFAE9-1B102-EM0 EXA PRO 96 5A

per centraleindustrialedi qualità di energia

Panoramica
EXA PRO 96 è un analizzatore di energia, armoniche e qualità della potenza progettato per ambienti industriali e commerciali gravosi. Fornisce analisi armonica dettagliata, misurazione dell'energia per fase e registrazione degli eventi di qualità della tensione per monitoraggio e conformità.

Funzionalità principali

• Classe di precisione 0,5S
• Inserzione tramite TA ../5A o ../1A (TA non inclusi)
• Misura di THD e TDD su tensione e corrente
• Misura della corrente di neutro; Vmax/Vmin; Imax e potenza attiva
• Misura dell'energia attiva per fase con contatori totali e per fase
• Analisi armonica singola fino al 31° ordine su tensioni trifase e le tre correnti di linea in tempo reale
• Datalogger integrato per contatori energia e eventi di tensione (interruzioni, buchi, sovraelevazioni)
• Rilevamento e configurazione del sequenziamento delle fasi
• Quattro timer di funzionamento e otto allarmi configurabili con supporto per logiche complesse
• Display LCD grafico e LED di calibrazione
• Comunicazione Modbus-RTU su RS485
• Firmware aggiornabile da remoto; espandibile tramite codici PUK per funzioni future

Applicazioni
Analisi della qualità di potenza e monitoraggio energetico in impianti industriali, strutture commerciali e siti critici che richiedono misurazioni dettagliate delle armoniche, registrazione degli eventi e conteggio dell'energia per fase.

Documentazione disponibile
Scheda prodotto e manuale di installazione disponibili per il download dal sito del produttore (file PDF).

Caratteristiche / specificazioni tecniche

• Codice prodotto: PFAE9-1B102-EM0
• Denominazione: EXA PRO 96
• Dimensione incasso quadro: 96 × 96 mm
• Alimentazione: 230–240 VAC
• Inserzione TA: ../5A o ../1A (TA non inclusi)
• Classe di precisione: 0,5S
• Analisi armonica: fino al 31° ordine (tensioni trifase e correnti di linea, tempo reale)
• Misure: THD, TDD, corrente di neutro, Vmax/Vmin, Imax, potenza attiva, energia attiva per fase
• Datalogger: contatori energia totali e per fase; registra eventi di tensione (interruzioni, buchi, sovraelevazioni)
• Allarmi e timer: 4 timer di funzionamento; 8 allarmi configurabili; logiche complesse supportate
• Display e indicatori: display LCD grafico; LED di calibrazione
• Comunicazione: Modbus-RTU su RS485
• Firmware: aggiornabile da remoto; espansioni tramite codici PUK
• Conformità normativa: EN 50470-1, EN 50470-3
