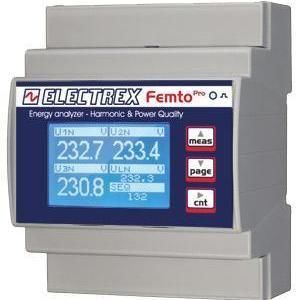

Analizzatore di monitoraggio PRA64-EB1Z2-EMF FEMTO PRO D4 ECT PLUG

per rete elettricaindustrialedi potenza

Descrizione
Analizzatore di energia Harmonic & Power Quality per sistemi monofase e trifase (fino a 3 linee monofase). Classe di precisione 0,5S; previsto per l’uso con trasformatori di corrente esterni ECT (non inclusi). Analisi armonica per ordine in tempo reale fino al 31° ordine su tensioni di fase e correnti di linea. Datalogger integrato, registrazione eventi di tensione (interruzioni, buchi e sovraelevazioni), rilevamento senso ciclico delle fasi, quattro timer e otto allarmi configurabili. Display grafico LCD e LED di calibrazione. Comunicazione Modbus-RTU (RS485) e porta Bus SIO per moduli Milli Pro. Montaggio su guida DIN, 4 moduli. Alimentazione 230–240 VAC.

Principali funzioni

• Misura THD e TDD su tensione e corrente
• Misura corrente di neutro, tensione massima/minima, corrente e potenza massime
• Misura energia attiva per fase e contatori energia totali
• Analisi armonica per ordine fino al 31° ordine in tempo reale
• Datalogger integrato per componenti armoniche e valori statistici (medio/min/max)
• Registrazione eventi di tensione: interruzioni, buchi (sags) e sovraelevazioni (swells)
• Rilevamento e configurazione del senso ciclico delle fasi
• 4 timer di funzionamento e 8 allarmi configurabili con supporto a logiche complesse
• Display LCD grafico e LED di calibrazione
• Firmware aggiornabile da remoto tramite codici PUK

Caratteristiche tecniche

• Codice prodotto: PRA64-EB1Z2-EMF
• Modello: FEMTO PRO D4
• Tipologia: Analizzatore di energia Harmonic & Power Quality (mono/trifase, fino a 3 linee monofase)
• Classe di precisione: 0,5S
• TA esterni: ECT richiesti (non inclusi), esempio TA 100 A cod. PFAE000-09
• Analisi armoniche: singole fino al 31° ordine su 3 tensioni di fase e 3 correnti di linea (tempo reale)
• Grandezze misurate: THD, TDD, tensione, corrente, corrente di neutro, potenza, energia attiva, valori medio/min/max, frequenza
• Datalogger: componenti armoniche, contatori energia totali e per fase, valori statistici
• Registrazione eventi: interruzioni, buchi, sovraelevazioni
• Timer & allarmi: 4 timer; 8 allarmi configurabili con logiche complesse
• Interfacce: Modbus-RTU (RS485); Bus SIO per moduli Milli Pro I/O e Milli Pro Sensor
• Display: LCD grafico; LED di calibrazione
• Firmware: aggiornabile da remoto e ampliabile tramite codici PUK
• Montaggio: guida DIN, occupazione 4 moduli
• Connessioni: connettori RJ45 e morsetti estraibili
• Alimentazione: 230–240 VAC
• Conformità: EN 50470-1, EN 50470-3
