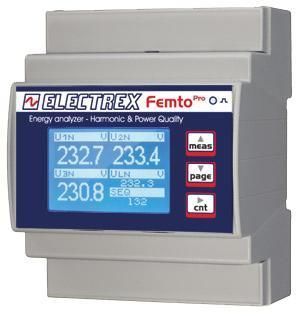

Analizzatore per rete elettrica PRA64-EB102-EM0 FEMTO PRO D4 ECT PLUG

di rete ACdi potenzadi tensione

Presentazione
Analizzatore di energia Harmonic & Power Quality per impianti monofase e trifase (fino a 3 linee monofasi). Codice prodotto PRA64-EB102-EM0, nome commerciale FEMTO PRO D4 ECT PLUG RS485 H PQ LOG ENERGY. Classe di precisione 0,5S (comprensiva di TA esterni ECT non inclusi; es. 100A cod. PFAE000-09). Misura THD e TDD su tensione e corrente, corrente di neutro, tensioni max/min, corrente e potenza massima e energia attiva per fase. Analisi armonica per ordine fino al 31° sulle 3 tensioni di fase e sulle 3 correnti di linea in tempo reale. Datalogger integrato per contatori energia totali e per fase e per eventi di tensione (interruzioni, buchi, sovraelevazioni). Rilevamento e configurazione del senso di rotazione delle fasi. Quattro timer di funzionamento e 8 allarmi configurabili con supporto a logiche complesse. Display grafico LCD e LED di calibrazione. Comunicazione Modbus-RTU su RS485. Firmware aggiornabile da remoto ed espandibile tramite codici PUK. Montaggio su guida DIN, occupazione 4 moduli. Installazione tramite connettori RJ45 e morsetti estraibili. Alimentazione 230–240 VAC. Conforme a EN 50470-1 e EN 50470-3.

Funzionalità principali

• Analizzatore Harmonic & Power Quality per mono-/trifase (fino a 3 linee monofasi)
• Classe di precisione 0,5S (con TA esterni)
• Analisi armonica per ordine fino al 31° (tempo reale) su 3 tensioni di fase e 3 correnti di linea
• Misure: THD, TDD (tensione & corrente), corrente di neutro, tensione max/min, corrente e potenza max, energia attiva per fase
• Datalogger integrato per contatori energia e registrazione eventi di tensione (interruzioni, buchi, sovraelevazioni)
• 4 timer e 8 allarmi configurabili con logiche complesse
• Display grafico LCD e LED di calibrazione
• Comunicazione Modbus-RTU su RS485; firmware aggiornabile da remoto; espansioni tramite codici PUK

Installazione e hardware
Montaggio su guida DIN per 4 moduli. Connessioni tramite connettori RJ45 e morsetti estraibili. Richiede trasformatori di corrente esterni ECT (non inclusi); esempio: 100A cod. PFAE000-09. Alimentazione 230–240 VAC.

Specifiche tecniche

• Tipologia: Harmonic & Power Quality Energy Analyzer
• Fasi supportate: Mono e Trifase (fino a 3 linee monofasi)
• Classe di precisione: 0,5S
• TA esterni: ECT (non inclusi); es. 100A PFAE000-09
• Analisi armonica: per ordine fino al 31° su 3 tensioni di fase e 3 correnti di linea (tempo reale)
• Misure supportate: THD, TDD (tensione & corrente), corrente di neutro, tensione max/min, corrente e potenza max, energia attiva per fase
• Datalogger: integrato; registra contatori energia totale e di fase e eventi di tensione (interruzioni, buchi, sovraelevazioni)
• Timer & Allarmi: 4 timer; 8 allarmi configurabili con logiche complesse
• Display: LCD grafico
• Indicatori: LED di calibrazione
• Comunicazione: Modbus-RTU RS485
• Firmware: aggiornabile da remoto; espansioni tramite codici PUK
• Installazione: guida DIN, 4 moduli
• Connessioni: connettori RJ45 e morsetti estraibili
• Alimentazione: 230–240 VAC
• Conformità: EN 50470-1, EN 50470-3
