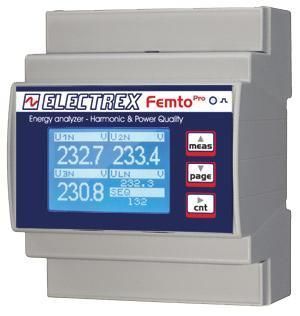

Analizzatore di monitoraggio PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP H

per rete elettricadi rete ACper reti elettriche trifase

Panoramica del prodotto
Analizzatore di energia mono/trifase per fino a tre linee monofase. Classe di precisione 0,5S. Progettato per il monitoraggio delle armoniche e della qualità della rete con trasformatori di corrente ECT esterni (non inclusi), esempio TA PFAE000-09 (100 A). Misure in tempo reale: THD/TDD, corrente del neutro, tensioni max/min, corrente e potenza di picco, e energia attiva per fase.

Specifiche tecniche

• Tipo: Analizzatore di energia mono/trifase (fino a 3 linee monofase)
• Classe di precisione: 0,5S
• Trasformatori di corrente: ECT esterni (non inclusi); esempio: PFAE000-09 (100 A)
• Analisi armonica: analisi armonica singola fino al 31° ordine su 3 tensioni di fase e 3 correnti di linea in tempo reale
• Display: LCD grafico e LED di calibrazione
• Montaggio: Barra DIN, 4 moduli
• Connessioni: Morsetti a vite
• Alimentazione: 230–240 VAC
• Normative: EN 50470-1 e EN 50470-3

Funzioni principali

• Misura THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Rilevamento delle tensioni massima e minima
• Registrazione di corrente e potenza massima
• Misura dell'energia attiva per fase
• Rilevamento e configurazione del senso di fase
• Analisi armonica per ordine fino al 31°
• 4 timer di funzionamento programmabili
• 8 allarmi configurabili con supporto per logiche complesse

Connettività e firmware

• Comunicazione: Modbus-RTU su RS485
• Firmware: Aggiornabile da remoto; espandibile tramite codici PUK per funzioni future

Nota
I trasformatori di corrente ECT esterni sono necessari per la misura della corrente e non sono inclusi nella confezione. Esempio: PFAE000-09 (100 A).
