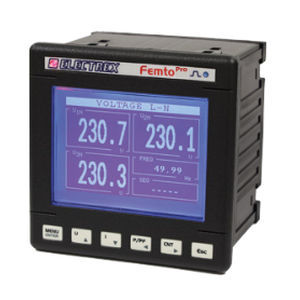

Analizzatore per rete PFA69-FB102-EM0 FEMTO PRO 96 F H PQ LOG

industrialedi qualità di energiadi potenza

Descrizione
FEMTO PRO 96 F RS485 H PQ LOG ENERGY 230-240V. Cod. PFA69-FB102-EM0.

Riassunto funzionale
Analizzatore di energia e Power Quality mono-trifase (fino a 3 linee monofasi) con datalogger integrato e comunicazione Modbus-RTU RS485. Precisione complessiva Classe 1 con TA flessibili (serie FCTS).

Misura e analisi

• Classe di precisione complessiva: Classe 1 (Femto Pro F + TA flessibili).
• Misura di THD (Total Harmonic Distortion) e TDD su tensione e corrente.
• Misura della corrente di neutro.
• Rilevamento tensione massima e minima.
• Rilevamento corrente e potenza massime.
• Misura dell'energia attiva per fase.
• Analisi armoniche in tempo reale fino al 31° ordine per le 3 tensioni di fase e le 3 correnti di linea.

Datalogging ed eventi qualità

• Datalogger integrato per la memorizzazione dei contatori di energia totali e di fase.
• Registrazione di eventi di tensione: interruzioni, buchi (sags) e sovraelevazioni (swells).

Allarmi e logiche

• Quattro tempi di funzionamento configurabili.
• Otto allarmi configurabili con supporto per logiche complesse.

Installazione e periferiche

• Inserzione con TA apribili flessibili serie FCTS (TA non inclusi).
• Fondoscala configurabile fino a 4000 A.
• Rilevamento e configurazione del senso ciclico delle fasi.

Interfacce, display e manutenzione

• Display LCD grafico.
• LED di calibrazione.
• Comunicazione: Modbus-RTU su RS485.
• Firmware aggiornabile da remoto.
• Possibilità di espansioni future tramite codici PUK.

Alimentazione, dimensioni e conformità

• Alimentazione: 230-240 Vac.
• Dimensione frontale: 96 × 96 mm.
• Conformità: EN 50470-1 e EN 50470-3.

Specifiche tecniche

• Modello: FEMTO PRO 96 F (Cod. PFA69-FB102-EM0).
• Applicazione: analisi energia, armoniche e qualità di potenza in configurazione mono/trifase (fino a 3 linee monofasi).
• Precisione: Classe 1 (con TA flessibili).
• TA supportati: TA apribili flessibili serie FCTS (TA non inclusi), fondoscala fino a 4000 A.
• Parametri misurati: THD, TDD, correnti di linea e neutro, tensioni di fase, energia attiva per fase, valori max/min di tensione, corrente e potenza.
• Analisi armoniche: singole armoniche fino al 31° ordine in tempo reale.
• Datalogger: memorizzazione contatori energia totali e di fase; registrazione eventi tensione (interruzioni, sags, swells).
• Allarmi: 8 allarmi configurabili, 4 tempi di funzionamento.
• Display: LCD grafico; LED di calibrazione presente.
• Comunicazione: Modbus-RTU RS485.
• Firmware: aggiornabile da remoto; espansioni tramite codici PUK.
• Dimensione frontale: 96 × 96 mm.
• Alimentazione: 230-240 Vac.
• Normativa: Conforme EN 50470-1 e EN 50470-3.
