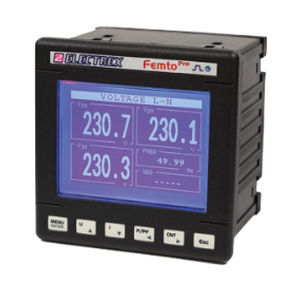

Analizzatore di segnale PFA69-FB1Z2-EMF FEMTO PRO 96 F

di monitoraggioper rete elettricaper reti elettriche trifase

Panoramica
FEMTO PRO 96 F PFA69-FB1Z2-EMF è un Analizzatore Harmonic & Power Quality per sistemi mono-/tri-fase (fino a 3 linee monofasi). Classe di precisione complessiva 1 (FEMTO PRO F + TA apribili flessibili). Progettato per l'uso con TA apribili flessibili serie FCTS (non compresi); fondo scala configurabile fino a 4000 A.

Funzionalità principali

• Misura di THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Rilevazione tensione massima e minima
• Rilevazione corrente e potenza massima
• Energia attiva per fase
• Analisi armonica in tempo reale delle armoniche individuali fino al 31° ordine per le 3 tensioni di fase e le 3 correnti di linea

Registrazione e gestione dati

• Datalogger integrato per memorizzazione di 4 componenti armoniche
• Memorizzazione dei contatori di energia totali e di fase
• Registrazione di valori medi, minimi e massimi di tensioni, correnti, potenze e frequenza
• Rilevamento e memorizzazione di eventi di tensione (interruzioni, buchi e sovraelevazioni)

Configurazione e allarmi

• Rilevamento e configurazione del senso ciclico delle fasi
• Quattro fasce orarie di funzionamento
• 8 allarmi configurabili, anche con logiche complesse

Interfacce e integrazione

• Display LCD grafico
• LED di calibrazione
• Comunicazione Modbus-RTU su RS485
• Porta Bus SIO per integrare moduli di espansione Milli Pro I/O e Milli Pro sensor (ingressi/uscite e/o sensori ambientali)
• Firmware aggiornabile da remoto

Alimentazione e dimensioni

• Alimentazione: 230-240 Vac
• Dimensione fronte quadro: 96×96 mm

Conformità
Conforme alle norme EN 50470-1 e EN 50470-3.

Caratteristiche / specificazioni tecniche

• Codice prodotto: PFA69-FB1Z2-EMF
• Denominazione commerciale: FEMTO PRO 96 F
• Tipo: Analizzatore Harmonic & Power Quality (mono-/tri-fase, fino a 3 linee monofasi)
• Classe di precisione complessiva: Classe 1 (FEMTO PRO F + TA apribili flessibili)
• TA consigliati: TA apribili flessibili serie FCTS (non inclusi)
• Fondoscala corrente configurabile: fino a 4000 A
• Analisi armonica: fino al 31° ordine
• Datalogger: memorizzazione 4 componenti armoniche, contatori energia, valori medi/min/max
• Eventi qualità rete: interruzioni, buchi, sovraelevazioni
• Allarmi: fino a 8 allarmi configurabili, 4 fasce orarie
• Interfacce: Modbus-RTU (RS485), Porta Bus SIO per moduli di espansione
• Display: LCD grafico
• Firmware: aggiornabile da remoto
• Dimensioni pannello: 96 × 96 mm
• Alimentazione: 230-240 Vac
• Conformità: EN 50470-1, EN 50470-3
