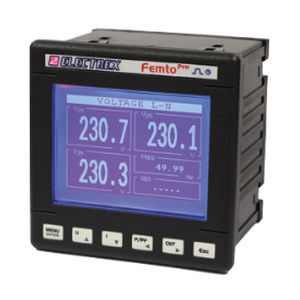

Analizzatore per rete elettrica FEMTO PRO 96 F

per reti elettriche trifaseper reti elettriche monofasedi potenza

Codice prodotto
Cod. PFA69-F0102-E00

Descrizione
Energy Analyzer mono-trifase (fino a 3 linee monofasi) con classe di precisione complessiva 1 (Femto Pro F + TA flessibili). Progettato per l'uso con trasformatori di corrente apribili flessibili serie FCTS (non inclusi); fondoscala configurabile fino a 4000 A. Misura THD e TDD su tensione e corrente, corrente di neutro, tensione massima e minima, corrente e potenza massima e energia attiva per fase. Rilevamento e configurazione del senso ciclico delle fasi. Quattro tempi di funzionamento e 8 allarmi configurabili con logiche complesse.

Principali caratteristiche

• Misura monofase e trifase (fino a 3 linee monofasi)
• Classe di precisione complessiva 1 (con TA flessibili)
• Compatibile con TA apribili flessibili serie FCTS (TA non inclusi)
• Fondoscala configurabile fino a 4000 A
• Misura THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Rilevamento tensione massima e minima
• Rilevamento corrente e potenza massima
• Misura dell'energia attiva per fase
• Rilevamento e configurazione del senso ciclico delle fasi
• Quattro tempi di funzionamento
• 8 allarmi configurabili con logiche complesse
• Display grafico LCD
• LED di calibrazione
• Comunicazione Modbus-RTU RS485
• Firmware aggiornabile da remoto; espansioni future tramite codici PUK
• Dimensione fronte quadro 96×96 mm
• Alimentazione 230-240 Vac
• Conforme alle norme EN 50470-1 e EN 50470-3

Documenti disponibili
Scheda prodotto e istruzioni di installazione (pdf) disponibili sul sito del produttore.

Caratteristiche / Specifiche tecniche

• Tipologia: Energy Analyzer mono-trifase
• Precisione: Classe 1 complessiva (con TA flessibili)
• Tensioni misurate: tensione e parametri associati (inclusi THD/TDD)
• Corrente misurata: corrente di fase e corrente di neutro; fondoscala configurabile fino a 4000 A con TA appropriati
• Parametri calcolati: energia attiva per fase, potenza massima, valori min/max di tensione
• Allarmi: 8 allarmi configurabili (logiche complesse supportate)
• Comunicazione: Modbus-RTU su RS485
• Interfaccia utente: display grafico LCD + LED di calibrazione
• Firmware: aggiornabile da remoto; espansioni tramite codici PUK
• Dimensioni pannello: 96×96 mm (fronte)
• Alimentazione nominale: 230-240 Vac
• Standard di riferimento: EN 50470-1, EN 50470-3
• Accessori: Compatibile con TA apribili flessibili serie FCTS (non inclusi)
