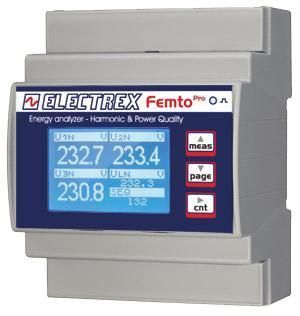

Analizzatore di monitoraggio PFA64-EB1Z2-EMF FEMTO PRO D4 ECT CLAMP

per rete elettricaper reti elettriche trifaseper reti elettriche monofase

Descrizione
Analizzatore di energia Armoniche & Qualità. Analizzatore mono/trifase (fino a 3 linee monofase) con classe di precisione 0,5S. Progettato per l'utilizzo con trasformatori di corrente esterni ECT (non inclusi) — esempio: 100A cod. prodotto PFAE000-09. Misura THD e TDD su tensione e corrente, corrente di neutro, tensione massima e minima, corrente e potenza massima, ed energia attiva per fase.

Funzionalità

• Analisi delle singole armoniche fino al 31° ordine sulle tre tensioni di fase e sulle tre correnti di linea in tempo reale.
• Datalogger integrato per la registrazione di quattro componenti armoniche, contatori di energia totali e per fase, valori medi, minimi e massimi di tensione, corrente, potenza e frequenza.
• Registra e memorizza eventi di tensione (interruzioni, cadute e sovraelongazioni) per l'analisi della qualità dell'energia.
• Rilevamento e configurazione della sequenza di fase.
• Quattro timer operativi e otto allarmi configurabili, con supporto per condizioni logiche complesse.
• Display grafico LCD e LED di calibrazione per monitoraggio locale e indicazione di stato.
• Comunicazione tramite Modbus-RTU RS485.
• Porta Bus SIO per l'integrazione di moduli di espansione Milli Pro I/O e Milli Pro Sensor (I/O aggiuntivi e sensori ambientali).
• Firmware aggiornabile da remoto ed espandibile tramite codici PUK per futuri upgrade anche dopo l'installazione.

Meccanica e installazione
Montaggio su guida DIN, 4 moduli. Installazione tramite morsetti a vite. Alimentazione: 230–240 VAC. Conforme alle norme EN 50470-1 e EN 50470-3.

Codice prodotto
Cod. PFA64-EB1Z2-EMF

Caratteristiche / specificazioni tecniche

• Tipologia: Analizzatore di energia Armoniche & Qualità
• Configurazione: Mono/Trifase (fino a 3 linee monofase)
• Classe di precisione: 0,5S
• Trasformatori di corrente: ECT esterni (non inclusi) — esempio 100A (cod. modello PFAE000-09)
• Armoniche: analisi delle singole armoniche fino al 31° ordine (tensioni e correnti di linea)
• Misure: THD, TDD (tensione e corrente), corrente di neutro, tensione max/min, corrente max, potenza, energia attiva per fase
• Datalogger: registra quattro componenti armoniche, contatori di energia (totali e per fase), valori medio/min/max di tensione, corrente, potenza, frequenza
• Eventi: registrazione di interruzioni di tensione, cadute e sovraelongazioni
• Protezione/Rilevamento: rilevamento e configurazione della sequenza di fase
• Timer e Allarmi: quattro timer; otto allarmi configurabili con logiche complesse
• Interfaccia/Indicatori: display grafico LCD; LED di calibrazione
• Comunicazioni: Modbus-RTU su RS485; Bus SIO per moduli di espansione
• Firmware: aggiornabile da remoto ed espandibile tramite codici PUK
• Montaggio: guida DIN, 4 moduli
• Connessione: installazione tramite morsetti a vite
• Alimentazione: 230–240 VAC
• Normative: EN 50470-1, EN 50470-3
