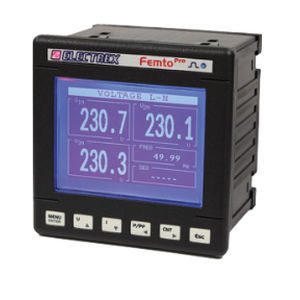

Analizzatore per rete elettrica PFA69-EB1Z2-EMF FEMTO PRO 96 ECT

per reti elettriche trifaseper reti elettriche monofasedi qualità di energia

Descrizione
FEMTO PRO 96 ECT RS485 FULL 230-240V SIO Cod. PFA69-EB1Z2-EMF. Analizzatore di armoniche e qualità dell'energia per impianti mono- e trifase (fino a 3 linee monofasi) con classe di precisione 0,5S. Richiede TA esterni ECT (non inclusi), es. TA 100A cod. PFAE000-09. Misura THD e TDD su tensione e corrente, corrente di neutro, tensione massima e minima, corrente e potenza di picco e l'energia attiva per fase. Analisi armonica individuale fino al 31° ordine per le 3 tensioni di fase e le 3 correnti di linea in tempo reale. Datalogger integrato per memorizzazione di componenti armoniche, contatori di energia totali e per fase, valori medi/min/max di tensioni, correnti, potenze e frequenza. Rilevamento e memorizzazione eventi di tensione (interruzioni, buchi e sovraelevazioni) per l'analisi della qualità dell'energia. Rilevamento e configurazione del senso ciclico delle fasi. Quattro tempi di funzionamento e otto allarmi configurabili con logiche complesse. Display grafico LCD e LED di calibrazione. Comunicazione Modbus-RTU RS485. Porta Bus SIO per integrazione moduli d'espansione Milli Pro I/O e Milli Pro sensor (ingressi/uscite e sensori ambientali). Firmware aggiornabile da remoto. Dimensioni pannello frontale 96×96 mm. Alimentazione 230-240 Vac. Conforme a EN 50470-1 e EN 50470-3.

Funzionalità principali

• Misura di THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Rilevamento tensione massima/minima, corrente e potenza di picco
• Misura dell'energia attiva per fase
• Analisi armonica individuale fino al 31° ordine per 3 tensioni di fase e 3 correnti di linea in tempo reale
• Datalogger integrato per componenti armoniche, contatori di energia e valori medi/min/max di tensione, corrente, potenza e frequenza
• Rilevamento e memorizzazione eventi di qualità dell'energia (interruzioni, buchi, sovraelevazioni)
• 4 tempi di funzionamento e 8 allarmi configurabili con logiche complesse
• Display grafico LCD e LED di calibrazione
• Comunicazione Modbus-RTU RS485 e porta Bus SIO per moduli di espansione e sensori
• Firmware aggiornabile da remoto

Caratteristiche / specifiche tecniche

• Denominazione modello: FEMTO PRO 96
• Codice prodotto: PFA69-EB1Z2-EMF
• Tipo: Analizzatore di armoniche e qualità dell'energia mono-trifase (fino a 3 linee monofasi)
• Classe di precisione: 0,5S
• TA esterni ECT richiesti (non inclusi) - es. TA 100A cod. PFAE000-09
• Analisi armoniche: fino al 31° ordine
• Datalogger: memorizzazione di 4 componenti armoniche, contatori energia totale e di fase, valori medi/min/max di tensioni, correnti, potenze e frequenza
• Eventi qualità energia: registrazione interruzioni, buchi (sag) e sovraelevazioni (swell)
• Allarmi: 8 allarmi configurabili con logiche complesse
• Tempi di funzionamento: 4
• Display: grafico LCD
• Indicatori: 1 LED di calibrazione
• Comunicazioni: Modbus-RTU RS485
• Porta Bus SIO: integrazione moduli Milli Pro I/O e Milli Pro sensor (ingressi/uscite e sensori ambientali)
• Firmware: aggiornabile da remoto
• Dimensioni pannello frontale: 96 × 96 mm
• Alimentazione: 230-240 Vac
• Conformità: EN 50470-1, EN 50470-3
