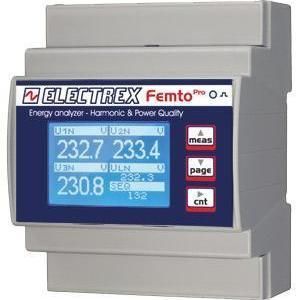

Analizzatore per rete elettrica PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

di rete ACindustrialedi qualità di energia

Panoramica
PFA64-1H102-E00 FEMTO PRO D4 è un analizzatore Harmonic & Energy per sistemi monofase e trifase (fino a 3 linee monofasi). Fornisce classe di precisione 0,5S e si collega a trasformatori di corrente esterni (../5A o ../1A, TA non inclusi). Misura THD e TDD su tensione e corrente, corrente di neutro, tensioni massime e minime, corrente e potenza massime e energia attiva per fase. Esegue analisi armoniche singole fino al 31° ordine in tempo reale su 3 tensioni di fase e 3 correnti di linea. Include rilevamento del verso delle fasi, impostazioni di fase configurabili, display LCD grafico e LED di calibrazione. Comunicazione Modbus-RTU via RS485. Firmware aggiornabile da remoto e ampliabile tramite codici PUK. Montaggio su guida DIN, 4 moduli; morsetti a vite. Alimentazione 230-240 VAC. Conforme a EN 50470-1 e EN 50470-3.

Funzionalità principali

• Modello / codice: PFA64-1H102-E00
• Famiglia prodotto: FEMTO PRO D4
• Misura monofase e trifase (fino a 3 linee monofasi)
• Classe di precisione 0,5S
• Ingresso TA: ../5A o ../1A (TA esterni non inclusi)
• Misura THD e TDD su tensione e corrente
• Misura corrente di neutro, tensioni max/min, corrente e potenza max, energia attiva per fase
• Analisi armoniche in tempo reale fino al 31° ordine su 3 tensioni di fase e 3 correnti di linea
• Rilevamento del verso delle fasi e impostazioni di fase configurabili
• Quattro timer di funzionamento e otto allarmi configurabili con supporto per logiche complesse
• Display LCD grafico e LED di calibrazione
• Comunicazione: Modbus-RTU su RS485
• Firmware aggiornabile da remoto e ampliabile tramite codici PUK
• Montaggio: guida DIN, 4 moduli; installazione con morsetti a vite
• Alimentazione: 230-240 VAC
• Normative: EN 50470-1, EN 50470-3

Specifiche tecniche

• Codice prodotto: PFA64-1H102-E00
• Denominazione commerciale: FEMTO PRO D4
• Tipo: Analizzatore Harmonic & Energy per sistemi mono- e trifase (fino a 3 linee monofasi)
• Classe di precisione: 0,5S
• Ingresso TA: ../5A o ../1A (TA esterni richiesti)
• Analisi armoniche: fino al 31° ordine in tempo reale
• Metrica qualità di potenza: THD, TDD, corrente di neutro, tensioni max/min, corrente max, potenza, energia attiva per fase
• Funzioni di fase: rilevamento verso delle fasi e impostazioni configurabili
• Timer: quattro timer di funzionamento
• Allarmi: otto allarmi configurabili con supporto per logiche complesse
• Display: LCD grafico
• Indicatore: LED di calibrazione
• Comunicazioni: Modbus-RTU via RS485
• Firmware/Espansioni: aggiornamento remoto e espansioni tramite codici PUK
• Montaggio: guida DIN, occupa 4 moduli
• Morsetti: connessioni a vite
• Alimentazione: 230-240 VAC
• Conformità: EN 50470-1, EN 50470-3
