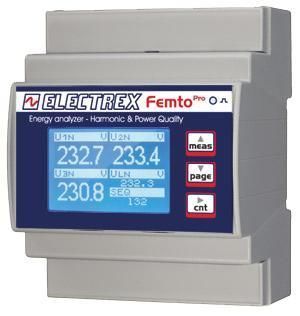

Analizzatore di monitoraggio PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4 5A CLAMP

per rete elettricaindustrialedi potenza

Nome prodotto
PFA64-1H102-E00 FEMTO PRO D4 pinza 5A RS485 230-240V

Descrizione
Analizzatore di energia per armoniche e qualità di potenza, per sistemi monofase e trifase (fino a 3 linee monofase) con classe di precisione 0,5S. Connessione tramite TA a pinza ../5A o ../1A (TA non inclusi). Misura THD e TDD su tensione e corrente, corrente di neutro, Vmax/Vmin, Imax, Pmax ed energia attiva per fase. Esegue analisi armonica unitaria in tempo reale fino al 31° ordine sulle 3 tensioni di fase e le 3 correnti di linea. Include rilevamento e configurazione sequenza di fase, quattro timer di funzionamento e otto allarmi configurabili con supporto per logiche complesse. Display LCD grafico e LED di calibrazione. Comunicazione Modbus-RTU su RS485. Firmware aggiornabile da remoto e ampliabile tramite codici PUK. Montaggio su guida DIN (4 moduli) con morsetti a vite. Alimentazione: 230–240 VAC. Conforme a EN 50470-1 e EN 50470-3.

Funzionalità principali

• Analisi armoniche e qualità di potenza fino al 31° armonico (analisi armonica unitaria in tempo reale)
• Misura di THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Monitoraggio tensione massima e minima (Vmax/Vmin)
• Monitoraggio corrente e potenza massima (Imax, Pmax)
• Misura dell'energia attiva per fase
• Rilevamento e configurazione sequenza delle fasi
• 4 timer di funzionamento
• 8 allarmi configurabili con logiche complesse
• Display LCD grafico e LED di calibrazione
• Comunicazione Modbus-RTU su RS485
• Firmware aggiornabile da remoto; espandibile tramite codici PUK
• Montaggio su guida DIN (4 moduli) con morsetti a vite
• Alimentazione: 230–240 VAC

Specifiche tecniche

• Famiglia prodotto: FEMTO PRO D4
• Codice prodotto: PFA64-1H102-E00
• Tipo: Analizzatore di armoniche e qualità di potenza (mono/trifase, fino a 3 linee monofase)
• Classe di precisione: 0,5S
• Connessione TA: versione pinza per ../5A (compatibile anche con ../1A; TA non inclusi)
• Analisi armoniche: fino al 31° ordine (analisi unitaria in tempo reale)
• Parametri misurati: THD, TDD, corrente di neutro, Vmax, Vmin, Imax, Pmax, energia attiva per fase
• Allarmi: 8 allarmi configurabili; supporta logiche complesse
• Timer: 4
• Display: LCD grafico; LED di calibrazione
• Comunicazione: Modbus-RTU su RS485
• Firmware: aggiornabile da remoto; espansioni tramite codici PUK
• Montaggio: guida DIN, 4 moduli; installazione con morsetti a vite
• Alimentazione: 230–240 VAC
• Normativa: EN 50470-1, EN 50470-3

Applicazioni

• Monitoraggio energetico industriale e gestione della qualità di rete
• Audit energetici e sottocontabilità in siti commerciali
• Impianti rinnovabili e controllo degli inverter
• Utility, quadri elettrici e sale controllo
• Diagnosi armoniche e test pre-conformità

Download e documentazione
Schede tecniche, diagrammi di cablaggio e manuali di installazione disponibili in PDF sul sito del produttore/distributore.
