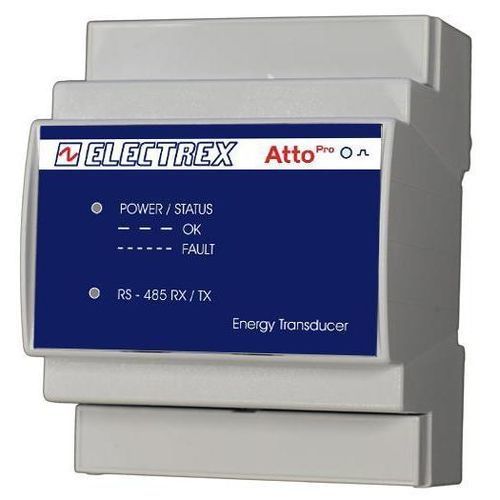

Analizzatore per rete elettrica PRA74-EH102-E00 ATTO PRO D4 ECT PLUG

elettricoper reti elettriche trifaseper reti elettriche monofase

Panoramica del prodotto
Analizzatore di energia monofase e trifase (fino a 3 linee monofase) con classe di precisione 0,5S. Progettato per l'utilizzo con trasformatori di corrente ECT esterni (non inclusi). Misura parametri di tensione e corrente inclusi THD e TDD, corrente di neutro, tensione massima e minima, corrente e potenza massime e energia attiva per fase. Esegue l'analisi delle singole armoniche fino al 31° ordine in tempo reale sulle tre tensioni di fase e sulle tre correnti di linea. Include rilevamento del senso di fase, quattro timer di funzionamento e otto allarmi configurabili con supporto per logiche complesse. LED per calibrazione energia, stato e comunicazione RS485. Comunicazione Modbus-RTU su RS485. Firmware aggiornabile da remoto e espandibile tramite codici PUK. Montaggio su guida DIN, 4 moduli; connessioni tramite morsetti a vite. Alimentazione 230-240 VAC. Conforme a EN 50470-1 e EN 50470-3.

Caratteristiche

• Misure monofase e trifase (fino a 3 linee monofase)
• Classe di precisione 0,5S
• Supporto per trasformatori di corrente ECT esterni (non inclusi)
• Misura THD e TDD su tensione e corrente
• Misura della corrente di neutro
• Monitoraggio tensione max/min, corrente e potenza massime
• Energia attiva per fase
• Analisi armoniche per singolo ordine fino al 31° in tempo reale
• Rilevamento e configurazione del senso di fase
• Quattro timer di funzionamento
• Otto allarmi configurabili con supporto per logiche complesse
• Indicatori LED: calibrazione energia, stato, comunicazione RS485
• Comunicazione Modbus-RTU su RS485
• Firmware aggiornabile da remoto; espansione tramite codici PUK
• Montaggio guida DIN (4 moduli) e connessioni tramite morsetti a vite
• Alimentazione 230-240 VAC

Specifiche tecniche

• Famiglia modello: ATTO PRO D4
• Codice prodotto: PRA74-EH102-E00
• Configurazioni supportate: Monofase e Trifase (fino a 3 linee monofase)
• Precisione: Classe 0,5S
• Trasformatori di corrente: ECT esterni richiesti (es. per 100 A: codice PFAE000-09)
• Armoniche: Analisi armoniche fino al 31° ordine per 3 tensioni di fase e 3 correnti di linea (tempo reale)
• Misure qualità: THD e TDD su tensione e corrente
• Misure aggiuntive: corrente di neutro, tensione max/min, corrente max, potenza max, energia attiva per fase
• Timer: 4 timer di funzionamento
• Allarmi: 8 allarmi configurabili con logiche complesse
• LED: calibrazione energia, stato, comunicazione RS485
• Comunicazione: Modbus-RTU su RS485
• Firmware: Aggiornabile da remoto; espandibile tramite codici PUK
• Montaggio: Guida DIN, 4 moduli
• Connessioni: Morsetti a vite
• Alimentazione: 230-240 VAC
• Conformità: EN 50470-1, EN 50470-3
