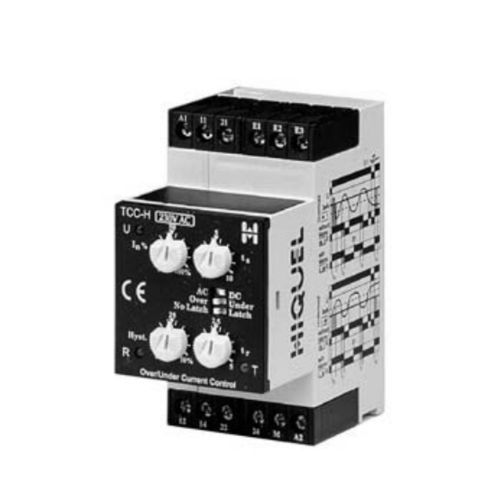

Relè di controllo di sovraintensità TCC-H series

di sottointensità2NA/NCAC/DC

- regolazione del livello e dell'isteresi - Indicatori LED per l'alimentazione, - contatto e timer di reazione All'applicazione della tensione di alimentazione, il relè di uscita si inserisce e si avvia il periodo di temporizzazione ts. Controllo della corrente senza funzione di blocco (autoreset). Al termine di ts, quando la corrente misurata supera la soglia impostata, si avvia il periodo di temporizzazione tr inizia. Al termine di tr, il relè di uscita commuta se la corrente misurata supera ancora la soglia. Il relè di uscita si ripristina immediatamente quando la corrente monitorata raggiunge il valore di isteresi impostato. Controllo della corrente con funzione di blocco (reset manuale). Al termine di , se la corrente misurata supera la soglia impostata, inizia il periodo di temporizzazione. Al termine di , il relè di uscita commuta e rimane in questa condizione, anche se la corrente monitorata raggiunge il valore di isteresi impostato. Per resettare il relè è necessario azionare un reset esterno (S1)
