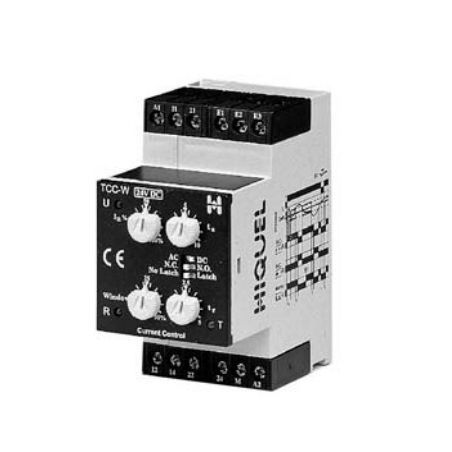

Relè di sorveglianza di sovraintensità TCC-W series

di sottointensità2NA/NCAC/DC

- Indicatori LED per alimentazione, contatto e timer di reazione All'applicazione della tensione di alimentazione con modalità N.A. selezionata, il relè di uscita si attiva e il periodo di temporizzazione ts inizia. Controllo della corrente senza funzione di blocco (auto reset) Al termine di ts, se la corrente misurata supera la finestra in entrambe le direzioni, inizia il periodo di temporizzazione tr. Al termine di tr, se la misura supera ancora il valore nominale, il relè di uscita commuta. Il relè di uscita si ripristina immediatamente quando la corrente monitorata raggiunge il valore di isteresi impostato. Controllo della corrente con funzione di blocco (reset manuale) Al termine di ts, quando la corrente misurata supera la finestra in entrambe le direzioni, inizia il periodo di temporizzazione tr. Al termine di tr. se la misura supera ancora il valore nominale, il relè di uscita commuta e rimane in questa condizione, anche quando la corrente misurata raggiunge il valore di isteresi impostato. Per resettare il relè è necessario azionare un reset esterno (S1). variazione della tensione di alimentazione - tensione nominale +10% / -15% intervallo di frequenza - 48 - 63 Hz ciclo di lavoro - 100% ritardo di avvio della sovracorrente - 0-10s tempo di reazione - 0-5s tempo di ripristino - < 100ms
