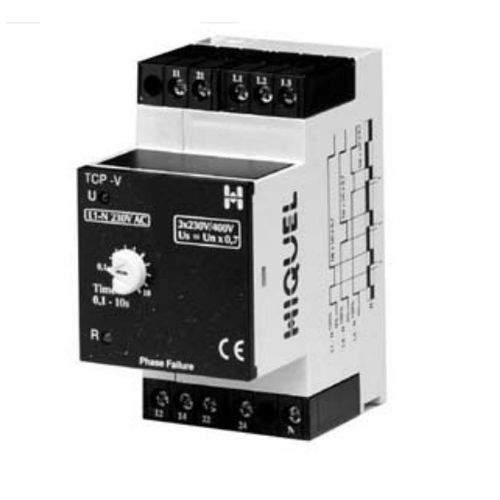

Relè di sorveglianza di assenza di fase TCP-V series

2NA/NCtrifaseAC

- rileva la mancanza di fase o la riduzione della tensione di fase funzione normale o invertita disponibile - misura costante TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 - non interviene in presenza di tensione rigenerata - timer di reazione regolabile 0,1 - 10s - Indicatori LED per alimentazione, relè e timer di reazione Il TCP-V è un relè a mancanza di fase per il monitoraggio di sistemi a 4 fili e 3 fasi in caso di mancanza di fase o riduzione della tensione di fase fino a Vn x 0,7 o meno. Quando il relè di controllo rileva tutte e 3 le fasi all'interno del range corretto, il relè di uscita si attiva. In caso di perdita di una fase (> 30% sotto la tensione nominale) inizia il tempo di reazione. Al termine del tempo, il relè di uscita si diseccita.Il tempo è regolabile tra 0,1s e 10s e serve a temporizzare i transitori di breve durata che altrimenti causerebbero interventi fastidiosi.Il relè si eccita di nuovo quando le fasi L1, L2 e L3 tornano nel range corretto. Il TCP-V può essere utilizzato per monitorare un sistema monofase, nel qual caso L1, L2 e L3 devono essere collegati insieme (vedere sotto).
