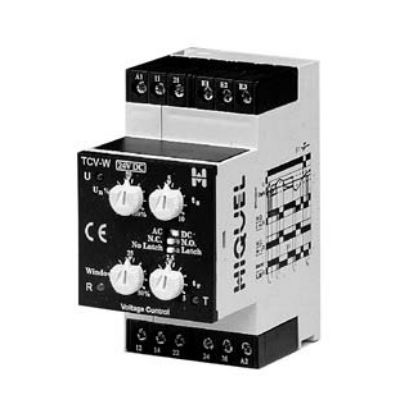

Relè di sorveglianza di sottotensione TCV-W series

di sovratensione2NA/NCAC/DC

- regolazione del livello e dell'isteresi - Indicatori LED per alimentazione, contatto e timer di reazione All'applicazione della tensione di alimentazione con modalità N.A. selezionata, il relè di uscita entra in funzione e si avvia il periodo di temporizzazione ts Monitoraggio della tensione con funzione no latch (auto reset) Al termine di ts, quando la tensione misurata supera la finestra in entrambe le direzioni, inizia il periodo di temporizzazione tr. Al termine di tr, se la misura supera ancora il set point, il relè di uscita cambia sempre. Il relè di uscita si ripristina immediatamente quando la tensione monitorata raggiunge il valore di isteresi impostato. Monitoraggio della tensione con funzione di blocco (reset manuale) Al termine di ts, quando la tensione misurata supera la finestra in entrambe le direzioni, inizia il periodo di temporizzazione tr. Al termine di tr, se la misura supera ancora il set point, il relè di uscita commuta e rimane in questa condizione, anche quando la tensione misurata raggiunge il valore di isteresi impostato. Per resettare il relè è necessario azionare un reset esterno (S1). variazione della tensione di alimentazione - tensione nominale +10% / -15% intervallo di frequenza - 48-63 Hz ciclo di lavoro - 100% ritardo all'avvio della sovracorrente - 0 - 10s tempo di reazione - 0 -5s tempo di ripristino - < 1 00ms
