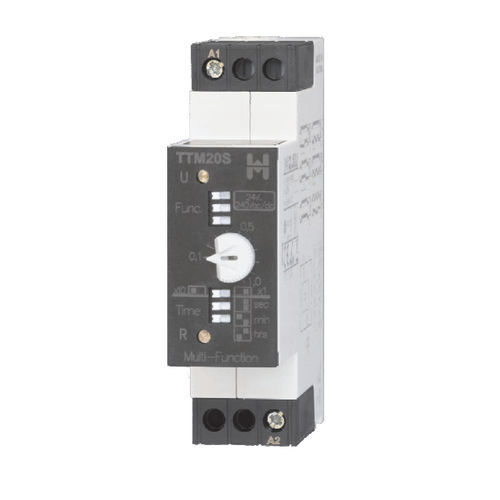

Relè temporizzatore multifunzione TTM20S

su guida DIN

- Uscita a tiristori 500mA max. - 8 intervalli di tempo selezionabili 0,1s ...100h Il relè a tempo deve essere collegato in serie al carico. Dopo aver applicato la tensione di alimentazione, il temporizzatore assume immediatamente la funzione e avvia il tempo e/o l'uscita a semiconduttore è in conduzione. All'uscita del semiconduttore in conduzione il carico è collegato alla tensione di alimentazione. Nel momento in cui l'uscita a semiconduttore non è attiva, sul carico scorre una piccola corrente di dispersione. È necessario considerare se questa corrente non porti a un comportamento indefinito del carico. variazione della tensione di alimentazione tensione nominale -20%..+10% intervallo di frequenza DC, 48Hz...63Hz ciclo di lavoro 100% precisione di ripetizione <0,5% dell'intervallo selezionato
