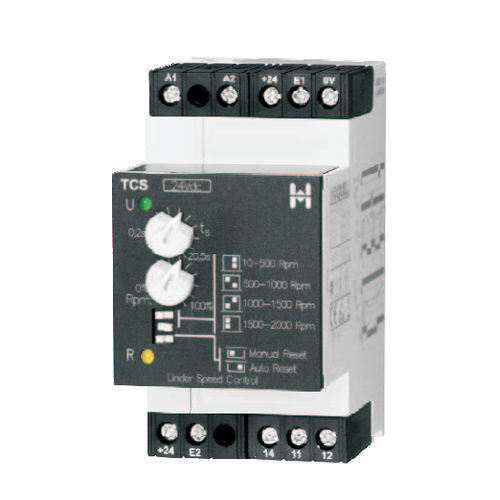

Relè di controllo di bassa velocità TCS series

1NA/NCAC/DCsu guida DIN

- ingresso PNP 24Vdc, contatto libero da tensione e 15-40Vdc - ritardo di avvio 0,2..20,5s - 4 gamme di velocità selezionabili - Indicatori LED per alimentazione, relè e relè di uscita di stato All'applicazione della tensione di alimentazione, il relè di uscita si eccita e inizia il periodo di temporizzazione. Il TCS monitora il tempo che intercorre tra il fronte di salita degli impulsi di ingresso successivi. Quando il periodo di temporizzazione tra gli impulsi supera il valore impostato, il relè di uscita si disattiva. Reset automatico Quando il periodo di temporizzazione tra gli impulsi rientra nell'intervallo accettabile per tre impulsi successivi, il relè di uscita si ripristina. Reset manuale Il relè di uscita si ripristina quando i terminali +24 ed E2 sono collegati. Dopo l'interruzione del collegamento si avvia il tempo ts. variazione della tensione di alimentazione tensione nominale -20%..+10% intervallo di frequenza 48..63 Hz ciclo di lavoro 100%
