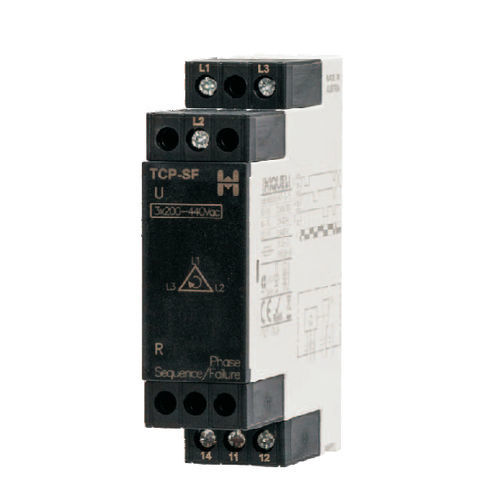

Relè di sorveglianza di sequenza di fasi TCP-SF

1NA/NCtrifaseAC

- misurare la tensione senza neutro - non rileva la mancanza di fase in presenza di tensione rigenerata - Indicatori LED per alimentazione, relè e timer di reazione Relè di mancanza fase per monitorare i sistemi trifase a 3 fili per la mancanza di una o più fasi e la corretta rotazione delle fasi (L1, L2, L3) Il TCP-SF rileva se la sequenza delle fasi è corretta e se nessuna fase si è guastata. In tal caso, il relè di uscita R si attiva e il LED giallo si accende. In caso di perdita di una fase, il relè di uscita R si diseccita. Il relè si eccita di nuovo quando la fase o le fasi guaste riprendono. Il relè di controllo non rileva una mancanza di fase con una tensione rigenerata presente sulla fase guasta. (Adatto per applicazioni di ascensori/montacarichi in cui la cabina deve proseguire fino alla fermata successiva e poi non ripartire) variazione della tensione di alimentazione tensione nominale +/- 10% gamma di frequenza 48 - 63 Hz ciclo di lavoro 100% tempo di reset < 25ms
