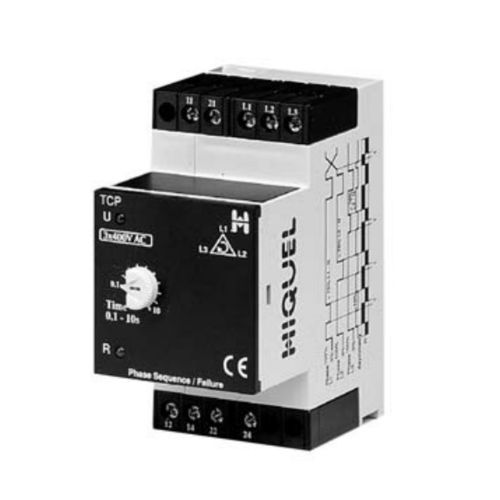

Relè di sorveglianza trifase TCP series

di sequenza di fasi1NA/NC2NA/NC

- Rileva la mancanza di fase con tensione rigenerata presente - allarme asimmetria fisso TCP / PCP >10% TCP-L / PCP-L >30% - non è richiesto il collegamento al neutro - timer di reazione regolabile 0,1 - 10s - Indicatori LED per alimentazione, relè e timer di reazione Relè di controllo per il monitoraggio di sistemi trifase a 3 fili per il guasto di una o più fasi, uno spostamento di asimmetria di fase superiore al 10% e la corretta rotazione delle fasi (L1, L2, L3) Il TCP rileva che la sequenza delle fasi è corretta e che nessuna fase si è guastata, nel qual caso il relè di uscita si eccita. In caso di perdita di una fase (> 25% sotto la tensione nominale) o di rilevamento di uno spostamento di asimmetria (> 10%), inizia il tempo di reazione. Al termine del tempo, il relè di uscita si diseccita. Il tempo è regolabile tra 0,1 e 10 secondi e serve a escludere i transitori di breve durata che altrimenti provocherebbero interventi indesiderati. Il relè si riattiva quando le fasi L1, L2 e L3 rientrano nell'intervallo consentito. Il relè di controllo rileva una mancanza di fase anche in presenza di una tensione rigenerata sulla fase guasta (nessun rilevamento su richiesta)
