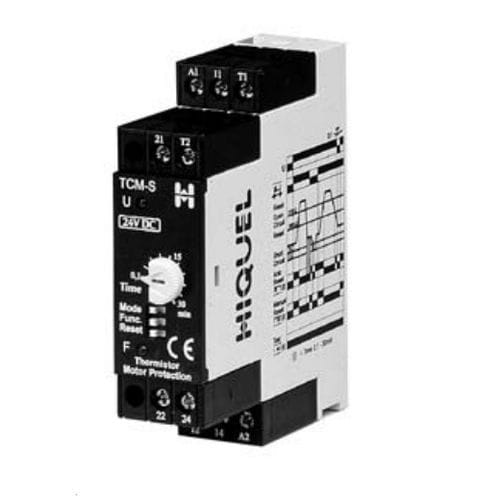

Relè di protezione di temperatura TCM series

2NA/NCAC/DCmotore

- fino a 6 sensori PTC in serie - funzione di blocco dei guasti - rilevamento del cortocircuito e/o del circuito aperto della sonda - Indicatori LED per alimentazione e relè di uscita Il TCM viene utilizzato con sensori PTC (DIN 44081) per fornire una protezione permanente dalla sovratemperatura per motori e altre apparecchiature Con un relè TCM è possibile utilizzare fino a 6 PTC collegati in serie. Quando i sensori PTC raggiungono la loro temperatura nominale, il TCM converte l'improvviso aumento di resistenza in un segnale che provoca la commutazione del relè di uscita R. Il LED rosso F inizia a lampeggiare. È necessario assicurarsi che i cavi lunghi che collegano i PTC a T1 e T2 siano schermati, altrimenti le influenze elettromagnetiche esterne possono interferire con il corretto funzionamento del sensore. Gli interruttori DIP situati sul pannello frontale servono a selezionare. variazione della tensione di alimentazione tensione nominale +10% / -15% gamma di frequenza 48 - 63 Hz ciclo di lavoro 100%
