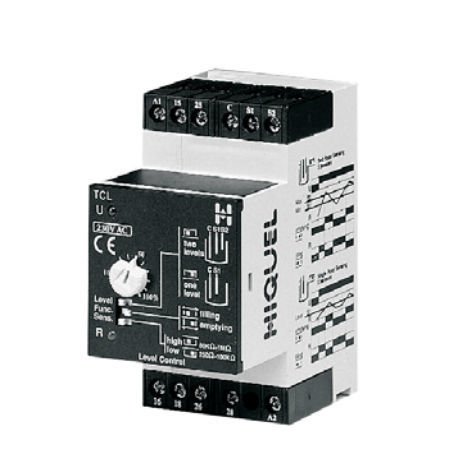

Relè di controllo di livello TCL series

2NA/NCAC/DCsu guida DIN

- Indicatori LED per alimentazione, relè e timer di reazione Il TCL controlla il livello di liquidi conduttivi in un contenitore conduttivo o non conduttivo e funziona bypassando una bassa tensione attraverso il liquido da una sonda adatta a un ritorno a terra che può essere il contenitore o un'altra sonda. Rilevamento a punto singolo: Il relè cambia ogni volta che il liquido entra in contatto con C e S1. Rilevamento a due punti: Il relè commuta ogni volta che il liquido entra in contatto con C, Sl e S2. Il relè si ripristina quando il livello del liquido torna sotto Sl. La polarità della tensione del sensore viene periodicamente invertita ed è sufficientemente bassa per evitare l'azione elettrolitica tra le sonde. variazione della tensione di alimentazione tensione nominale +10% / -20% gamma di frequenza 48 - 63 Hz ciclo di lavoro 100% tempo di reset < 100ms
