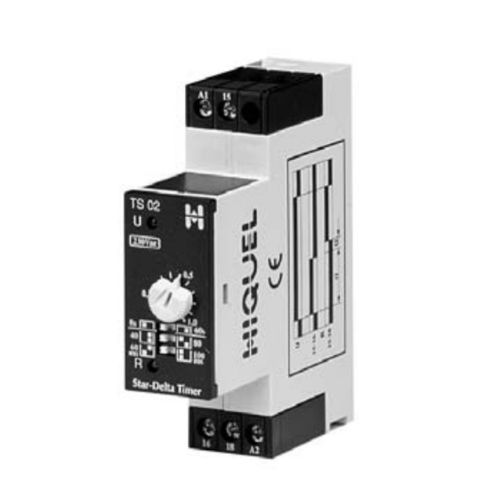

Relè temporizzatore per avviamento stella-triangolo TS series

su guida DINa innestoDIP

- Opzioni di alimentazione a tensione singola o doppia - 2 relè di uscita SPNO - 2 intervalli di tempo a stella - Indicatori LED per l'alimentazione e lo stato dei relè Rimuovere la tensione di alimentazione prima di apportare modifiche alla gamma di tempi o alla funzione di temporizzazione. All'applicazione della tensione di alimentazione, il relè stella si inserisce immediatamente per la durata del tempo stella impostato. Allo scadere del tempo stella, il relè stella si disinserisce e inizia il tempo di sosta. Al termine del tempo di permanenza, il relè a delta si inserisce. Quando la tensione di alimentazione viene rimossa, il relè a delta si disinserisce e il relè a tempo si resetta, pronto per il ciclo di temporizzazione successivo Intervalli di tempo tempo stella (=t1) Il tempo di ritardo richiesto si imposta con il potenziometro sul frontale variazione della tensione di alimentazione tensione nominale +10% / -15% gamma di frequenza 48 - 63 Hz precisione di ripetizione < 1% della gamma selezionata
