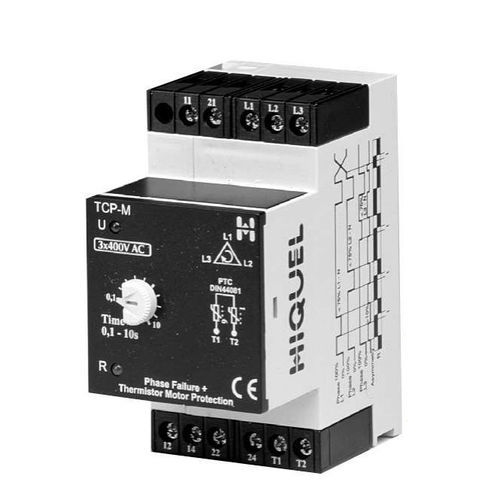

Relè di sorveglianza di sequenza di fasi TCPM

di temperatura2NA/NCtrifase

- rileva la mancanza di fase in presenza di tensione rigenerata - fino a 6 sensori PTC in serie - allarme fisso di asimmetria >10% - non è richiesto il collegamento del neutro - timer di reazione regolabile 0,1 - 10s - Indicatori LED per alimentazione, relè e timer di reazione Il TCP-M monitora la sequenza di fase, la mancanza di fase e l'asimmetria di fase e viene utilizzato con i sensori PTC per fornire una protezione da sovratemperatura a motori e altre apparecchiature. Quando la sequenza delle fasi è corretta, tutte le fasi vengono rilevate e la resistenza dei sensori PTC sull'ingresso T1 - T2 rientra nell'intervallo corretto, il relè di uscita si attiva. In caso di perdita di una fase (> Vn x 0,75 ), o di rilevamento di uno squilibrio di asimmetria >10%, o quando la resistenza dei sensori PTC supera la soglia di attivazione (3100 Ohm), si attiva il tempo di reazione. Al termine del tempo, il relè di uscita si diseccita. Il tempo è regolabile tra 0,1s e 10s e serve a temporizzare i transitori di breve durata che altrimenti causerebbero interventi di disturbo. Il relè si riattiva quando le fasi L1, L2 e L3 tornano nel range corretto e la resistenza dei sensori scende sotto la soglia di reset (1650 Ohm). Il relè di controllo rileverà un guasto di fase anche in presenza di una tensione rigenerata sulla fase guasta (nessun rilevamento su richiesta).
