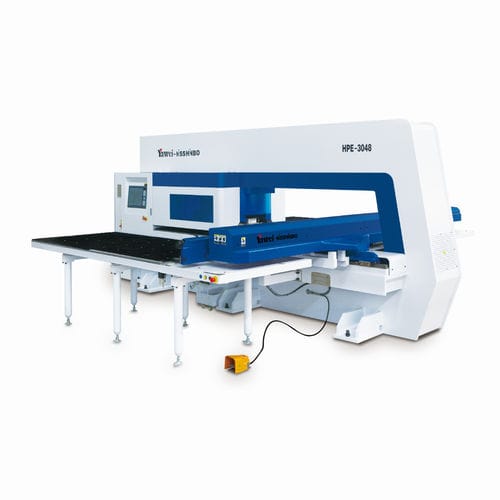

Punzonatrice CNC HPE series
servocomandataper metalloper lamiere

Punzonatrice CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per metallo / per lamiere
Punzonatrice CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per metallo / per lamiere

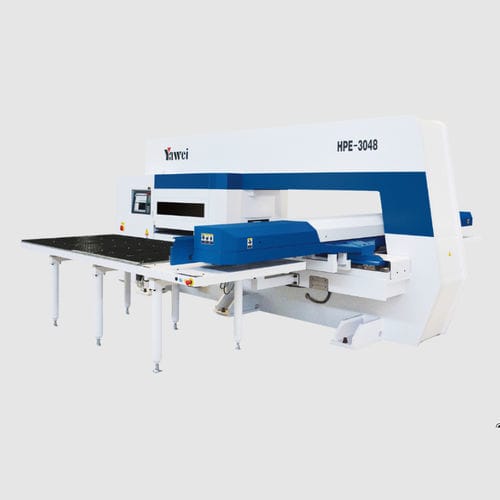

Punzonatrice CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per metallo / per lamiere - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Azionamento
servocomandata
Prodotto trattato
per lamiere, per metallo
Funzione combinata
di formatura, di foratura
Altre caratteristiche
a torretta
Forza

294.000 N

Potenza del motore

6,1 kW
(8,29 hp)

Capacità di produzione

2.300 rpm
(14.451,3 rad.min-1)

Corsa X

2.000 mm
(78,74 in)

Corsa Y

5.000 mm
(196,85 in)

Descrizione

Panoramica del prodotto
Testa di punzonatura controllata da servomotore con frequenza di picco fino a 2300 colpi/min. Interfaccia uomo-macchina completamente touch e potente controllo CNC per un posizionamento preciso con accuratezza al punto morto di 0,01 mm. Torretta rotante ad innesto costante brevettata per un indicizzazione utensile ripetibile; supporta formatura a rulli efficiente e precisa. Progettata per basso consumo energetico e riduzione del rumore in linee produttive industriali.

Modelli disponibili
  • HPE-3078
  • HPE-3058
  • HPE-3057
  • HPE-3048
  • HPE-3047
  • HPE-3044


Dati tecnici — HPE-3078
  • Forza nominale: 294 kN
  • Dimensione massima del pannello lavorabile (inclusa una riposizionamento): 2000×5000 mm
  • Spessore max pannello (acciaio al carbonio): 6,35 mm; (acciaio inox): 4 mm
  • Diametro massimo di un punzone: Φ88,9 mm
  • Precisione di punzonatura: ±0,1 mm; precisione di posizionamento al punto morto: 0,01 mm
  • Frequenza di punzonatura: 2300 cpm (picco); max (passo 1 mm, corsa 6 mm): 750 cpm; (passo 25,4 mm, corsa 6 mm): 410 cpm
  • Velocità massima di avanzamento lamiera: 102 m/min
  • Velocità della torretta: 30 rpm
  • Numero di assi di controllo: 5 (X, Y, T, C, Z)
  • Potenza complessiva di lavoro: 6,1 kW
  • Alimentazione aria richiesta: 0,6 MPa
  • Dimensioni complessive (L×P×A): 6920 × 5000 × 2260 mm
  • Peso: 25.500 kg


Specifiche principali
  • Serie: HPE series
  • Forza nominale: 294 kN
  • Frequenza massima di punzonatura (picco): 2300 colpi/min
  • Precisione di punzonatura: ±0,1 mm; precisione di posizionamento al punto morto: 0,01 mm
  • Diametro max punzone: Φ88,9 mm
  • Spessore max materiale: acciaio al carbonio 6,35 mm; inox 4 mm
  • Velocità torretta: 30 rpm
  • Velocità massima lamiera: 102 m/min
  • Assi di controllo: 5 (X, Y, T, C, Z)
  • Interfaccia HMI: sistema CNC con touch screen completo
  • Varianti e dimensioni max.: HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
