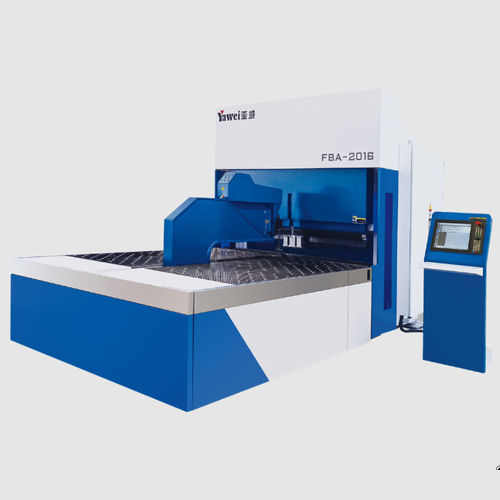

Pressa piegatrice servoelettrica FBA series

CNCda officinadi precisione

Panoramica del prodotto

• Famiglia di piegatrici CNC per lamiera progettata per piegature di precisione con HMI touch completa e controllo CNC avanzato.
• Morsetto meccanico affidabile e posizionamento flessibile per la gestione ripetibile dei pezzi.
• I modelli coprono un'ampia gamma di lunghezze e altezze di piega e spessori dei materiali, adatti a carpenteria, carter e HVAC.
• Progettate per basso consumo energetico e riduzione del rumore in ambiente produttivo.

Modelli disponibili / Opzioni

• FBA1516
• FBA1516 (tipo ventosa)
• FBA2016
• FBA2020
• FBA2030

Specifiche tecniche
FBA1516
Massima lunghezza diagonale del pannello: 1850 mm
Massima lunghezza di piega: 1500 mm
Massima altezza di piega: 165 mm
Spessore massimo (acciaio dolce 410 N/mm²): 1,2 mm
Spessore massimo (acciaio inox 660 N/mm²): 0,8 mm
Spessore massimo (lega di alluminio 265 N/mm²): 1,6 mm
Spessore minimo: 0,5 mm
Assi servo: 12
Potenza totale: 28 kW
Dimensioni (L*W*H): 4.4*2.2*2.45 m
Peso macchina: 10000 kg

FBA1516 (tipo ventosa)
Massima lunghezza diagonale del pannello: 1850 mm
Massima lunghezza di piega: 1500 mm
Massima altezza di piega: 165 mm
Spessore massimo (acciaio dolce 410 N/mm²): 1,2 mm
Spessore massimo (acciaio inox 660 N/mm²): 0,8 mm
Spessore massimo (lega di alluminio 265 N/mm²): 1,6 mm
Spessore minimo: 0,5 mm
Assi servo: 9
Potenza totale: 25 kW
Dimensioni (L*W*H): 3.4*2.2*2.45 m
Peso macchina: 9500 kg

FBA2016
Massima lunghezza diagonale del pannello: 2400 mm
Massima lunghezza di piega: 2000 mm
Massima altezza di piega: 165 mm
Spessore massimo (acciaio dolce 410 N/mm²): 2,0 mm
Spessore massimo (acciaio inox 660 N/mm²): 1,2 mm
Spessore massimo (lega di alluminio 265 N/mm²): 3,0 mm
Spessore minimo: 0,5 mm
Assi servo: 12
Potenza totale: 36 kW
Dimensioni (L*W*H): 4.5*2.8*2.8 m
Peso macchina: 14000 kg

FBA2020
Massima lunghezza diagonale del pannello: 2400 mm
Massima lunghezza di piega: 2000 mm
Massima altezza di piega: 200 mm
Spessore massimo (acciaio dolce 410 N/mm²): 2,0 mm
Spessore massimo (acciaio inox 660 N/mm²): 1,2 mm
Spessore massimo (lega di alluminio 265 N/mm²): 3,0 mm
Spessore minimo: 0,5 mm
Assi servo: 12
Potenza totale: 36 kW
Dimensioni (L*W*H): 4.5*2.8*3.0 m
Peso macchina: 17000 kg

FBA2030
Massima lunghezza diagonale del pannello: 2400 mm
Massima lunghezza di piega: 2000 mm
Massima altezza di piega: 300 mm
Spessore massimo (acciaio dolce 410 N/mm²): 2,0 mm
Spessore massimo (acciaio inox 660 N/mm²): 1,5 mm
Spessore massimo (lega di alluminio 265 N/mm²): 3,0 mm
Spessore minimo: 0,35 mm
Assi servo: 13
Precisione angolare: ±30′
Potenza totale: 36 kW
Dimensioni (L*W*H): 4.6*2.8*3.2 m
Peso macchina: 15800 kg

Caratteristiche / specifiche tecniche

• Interfaccia HMI: HMI touch completa con sistema CNC per gestione dei programmi e ripetibilità.
• Serraggio: serraggio meccanico affidabile con dispositivi di posizionamento flessibili per geometrie complesse.
• Capacità materiali: acciaio dolce, acciaio inox e leghe di alluminio (spessore massimo dipende da modello e resistenza del materiale).
• Spessore minimo della lamiera: 0,35–0,5 mm a seconda del modello.
• Assi servo: da 9 a 13 nella gamma (i modelli maggiori possono offrire assi aggiuntivi).
• Potenza installata: 25–36 kW a seconda del modello.
• Ingombro e peso variano per modello — verificare le dimensioni specifiche per pianificazione di impianto e trasporto.

Immagini e video
La pagina prodotto include una galleria di immagini di esempio e un video dimostrativo che mostra disposizione macchina, utensileria e risultati di produzione tipici.
