Macchina da taglio laser HLE series
per metalloper lamiereCNC

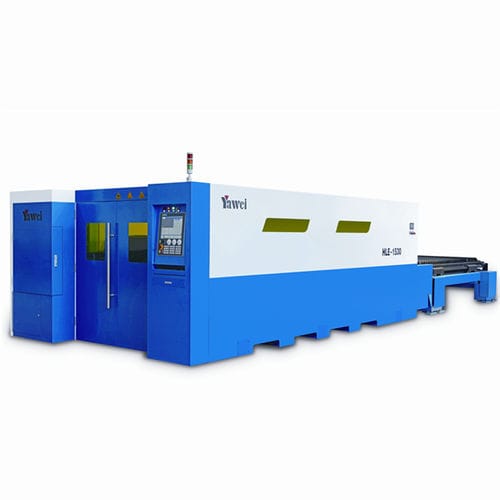

Macchina da taglio laser - HLE series - JIANGSU YAWEI MACHINE TOOL - per metallo / per lamiere / CNC
Macchina da taglio laser - HLE series - JIANGSU YAWEI MACHINE TOOL - per metallo / per lamiere / CNC
Macchina da taglio laser - HLE series - JIANGSU YAWEI MACHINE TOOL - per metallo / per lamiere / CNC - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
laser
Materiale trattato
per metallo
Prodotto trattato
per lamiere
Tipo di comando
CNC
Struttura
tipo portale
Altre caratteristiche
ad alta prestazione
Corsa X

Max.: 13.040 mm
(513,39 in)

Min.: 3.070 mm
(120,87 in)

Corsa Y

Max.: 3.220 mm
(126,77 in)

Min.: 1.545 mm
(60,83 in)

Corsa Z

Max.: 430 mm
(17 in)

Min.: 300 mm
(12 in)

Velocità di taglio

Max.: 2,833 m/s
(9,295 ft/s)

Min.: 1,667 m/s
(5,469 ft/s)

Potenza laser

Max.: 80.000 W

Min.: 3.000 W

Ripetibilità

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Accelerazione

Max.: 14,71 m/s²
(48,26 ft/s²)

Min.: 9,81 m/s²
(32,19 ft/s²)

Lunghezza totale

Max.: 30.000 mm
(1.181 in)

Min.: 9.200 mm
(362 in)

Larghezza totale

Max.: 6.500 mm
(256 in)

Min.: 5.000 mm
(197 in)

Peso

32.000 kg
(70.547,92 lb)

Capacità di carico

Max.: 19.500 kg
(42.990,1 lb)

Min.: 1.000 kg
(2.204,6 lb)

Descrizione

Panoramica
  • Macchine da taglio laser serie HLE a portale, progettate per il taglio industriale della lamiera con controllo reattivo e basso costo operativo.
  • Tecnologia di taglio a superficie luminosa per tagli rapidi e precisi con minimo taper e bassa rugosità superficiale.
  • Struttura a letto ad alta rigidità con portale a doppia trasmissione e ricottura per eliminare le tensioni, garantendo funzionamento stabile.
  • Interfaccia operatore ergonomica con libreria parametri di taglio aggiornata e testa di taglio con protezione anti-collisione.


Parametri prodotto
HLE-25120
Gamma di taglio: 12100*2545mm
Corsa asse X: 12120mm
Corsa asse Y: 2565mm
Corsa asse Z: 430mm
Velocità massima traiettoria X-Y: 170m/min
Accelerazione massima X/Y: 1.2Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 9400/14000Kg
Dimensioni macchina: 28700*5800*2300mm
Peso macchina: 32000Kg
Potenza generatore laser: 12/20/30/40/50/60/80Kw

HLE-2580
Gamma di taglio: 8100*2545mm
Corsa asse X: 8120mm
Corsa asse Y: 2565mm
Corsa asse Z: 430mm
Velocità massima traiettoria X-Y: 170m/min
Accelerazione massima X/Y: 1.2Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 6250/9400Kg
Dimensioni macchina: 20500*5800*2300mm
Potenza generatore laser: 12/20/30/40/60/80Kw

HLE-2560
Gamma di taglio: 6100*2545mm
Corsa asse X: 6120mm
Corsa asse Y: 2565mm
Corsa asse Z: 340mm
Velocità massima traiettoria X-Y: 170m/min
Accelerazione massima X/Y: 1.2Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 3500Kg
Dimensioni macchina: 16000*5800*2300mm
Potenza generatore laser: 3/6/12Kw

HLE-2040
Gamma di taglio: 4065*2035mm
Corsa asse X: 4085mm
Corsa asse Y: 2055mm
Corsa asse Z: 300mm
Velocità massima traiettoria X-Y: 170m/min
Accelerazione massima X/Y: 1.5Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 1800Kg
Dimensioni macchina: 11500*5600*2300mm
Potenza generatore laser: 3/6/12Kw

HLE-1530
Gamma di taglio: 3050*1525mm
Corsa asse X: 3070mm
Corsa asse Y: 1545mm
Corsa asse Z: 300mm
Velocità massima traiettoria X-Y: 170m/min
Accelerazione massima X/Y: 1.5Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 1000Kg
Dimensioni macchina: 9200*5000*2300mm
Potenza generatore laser: 3/6/12Kw

HLE-32130
Gamma di taglio: 13000*3200mm
Corsa asse X: 13040mm
Corsa asse Y: 3220mm
Corsa asse Z: 400mm
Velocità massima traiettoria X-Y: 100m/min
Accelerazione massima X/Y: 1.0Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo tavolo: 13000/19500Kg
Dimensioni macchina: 30000*6500*2500mm
Potenza generatore laser: 12/20/30/40/60/80Kw

Specifiche tecniche
  • Nome serie: HLE (High-Performance Series)
  • Precisione di posizionamento (tipica): ±0.03mm
  • Precisione di riposizionamento (tipica): ±0.02mm
  • Velocità massima traiettoria X-Y: fino a 170m/min (modelli standard), 100m/min per HLE-32130
  • Accelerazione massima X/Y: tip. 1.2Gm/s², fino a 1.5Gm/s² su alcuni modelli medi, 1.0Gm/s² per il modello più grande
  • Opzioni potenza laser (a seconda del modello): 3Kw, 6Kw, 12Kw, 20Kw, 30Kw, 40Kw, 50Kw, 60Kw, 80Kw
  • Carico massimo tavolo: da 1000Kg (HLE-1530) a 19500Kg (HLE-32130)
  • Corsa asse Z variabile per modello (tipicamente 300–430mm)
  • Struttura: portale a doppia trasmissione e letto ad alta rigidità con ricottura per stabilità
  • Interfaccia operatore: interfaccia ergonomica con libreria parametri e protezione anti-collisione della testa di taglio
