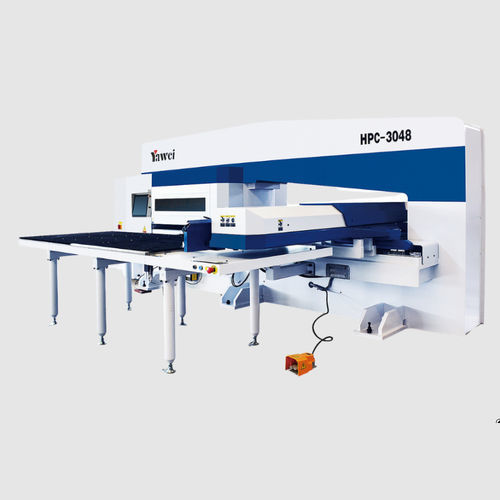

Punzonatrice CNC HPC series

servocomandataper metalloper lamiere

Descrizione del prodotto

• L'asse principale è controllato da un sistema di punzonatura servo per stabilità e prestazioni ripetibili.
• Interfaccia uomo-macchina full‑touch con potente controllo CNC.
• Postazione rotante a ingranamento costante brevettata per migliorare la ripetibilità del posizionamento.
• Design esterno industriale moderno per migliore ergonomia e accesso.
• Capace di effettuare formatura a rulli e punzonatura ad alta precisione ed efficienza.
• Progettazione a basso consumo energetico, ridotto consumo e bassa rumorosità.

Modelli disponibili

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Parametri del modello selezionato (HPC-3078)
Forza nominale: 294 kN
Dimensione massima della lamiera lavorabile (incl. una riposizionamento): 1250×2500 mm
Spessore massimo lamiera (acciaio al carbonio): 6,35 mm
Spessore massimo lamiera (acciaio inox): 4 mm
Diametro massimo di un punzone: Φ88,9 mm
Numero posizioni stampo standard: 38
Precisione di punzonatura: ±0,1 mm
Frequenza di punzonatura: 2300 cpm
Frequenza massima di punzonatura (passo 1 mm, corsa 6 mm): 750 cpm
Frequenza massima di punzonatura (passo 25,4 mm, corsa 6 mm): 410 cpm
Velocità massima di avanzamento lamiera: 102 m/min
Velocità del tavolo: 30 rpm
Numero assi di controllo: 5
Alimentazione aria richiesta: 0,6 MPa
Potenza installata: 6,1 kW
Dimensioni complessive (L×P×A): 5610 mm × 2300 mm × 2260 mm
Peso: 14.000 kg

Note sugli altri modelli (riassunto)
Le altre varianti (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) condividono le stesse caratteristiche di base: asse principale servo-controllato, HMI touch, torretta a ingranamento costante brevettata, precisione di punzonatura simile (±0,1 mm) e posizioni stampo standard (38). Le dimensioni massime, le frequenze di punzonatura, le dimensioni e i pesi variano a seconda del modello (esempi: fino a 2000×5000 mm e pesi ≈12.500–24.500 kg).

Caratteristiche tecniche / specifiche

• Famiglia di prodotto: serie HPC (Servo CNC Turret Punch)
• Controllo: asse principale a punzonatura servo; HMI full‑touch; sistema CNC
• Forza nominale (es. HPC-3078): 294 kN
• Dimensione max lamiera (HPC-3078): 1250×2500 mm (altri modelli fino a 2000×5000 mm)
• Spessore max acciaio carbonio: 6,35 mm
• Spessore max inox: 4 mm
• Diametro max di un punzone: Φ88,9 mm
• Posizioni stampo standard: 38
• Precisione di punzonatura: ±0,1 mm
• Frequenza di punzonatura (HPC-3078): fino a 2300 cpm
• Velocità max avanzamento lamiera: 102 m/min
• Velocità tavolo: 30 rpm
• Assi di controllo: 5
• Aria richiesta: 0,6 MPa
• Potenza installata: 6,1 kW
• Dimensioni tipiche (HPC-3078 L×P×A): 5610×2300×2260 mm
• Peso tipico (HPC-3078): 14.000 kg (altre varianti ≈12.500–24.500 kg)
