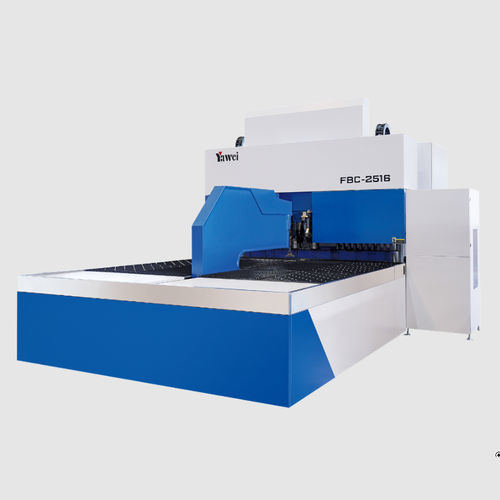

Pressa piegatrice servoelettrica FBC series

CNCcon cambia utensile automaticoautomatica

Panoramica del prodotto

• Stampo a cerniera adattabile a pezzi di forma complessa per superare i limiti degli stampi fissi.
• Cambio utensile/stampo automatico per rapida regolazione delle dimensioni e sostituzione durante il processo produttivo.
• Cerniera pneumatica per evitare collisioni lato formatura e prevenire graffi sulla superficie del pezzo.
• Controllo totalmente servo-elettrico con 20 assi per operazioni precise ed efficienti dal punto di vista energetico.

Parametri prodotto — FBC2016
Lunghezza diagonale massima del foglio: 2400 mm
Massima lunghezza di piega: 2000 mm
Altezza massima di piega: 165 mm
Spessore massimo lamiera (acciaio dolce 410 MPa): 2 mm
Spessore massimo lamiera (acciaio inox 600 MPa): 1,5 mm
Spessore massimo lamiera (lega di alluminio 265 MPa): 3 mm
Spessore minimo lamiera: 0,35 mm
Assi servo: 20
Dimensioni (L×W×H): 4,6 × 4,6 × 3,1 m
Peso macchina: 14300 kg


Parametri prodotto — FBC2516
Lunghezza diagonale massima del foglio: 2800 mm
Massima lunghezza di piega: 2500 mm
Altezza massima di piega: 165 mm
Spessore massimo lamiera (acciaio dolce 410 MPa): 2 mm
Spessore massimo lamiera (acciaio inox 600 MPa): 1,5 mm
Spessore massimo lamiera (lega di alluminio 265 MPa): 3 mm
Spessore minimo lamiera: 0,35 mm
Assi servo: 20
Dimensioni (L×W×H): 5,5 × 4,9 × 3,2 m
Peso macchina: 20000 kg


Parametri prodotto — FBC3016
Lunghezza diagonale massima del foglio: 3400 mm
Massima lunghezza di piega: 3000 mm
Altezza massima di piega: 165 mm
Spessore massimo lamiera (acciaio dolce 410 MPa): 2 mm
Spessore massimo lamiera (acciaio inox 600 MPa): 1,5 mm
Spessore massimo lamiera (lega di alluminio 265 MPa): 3 mm
Spessore minimo lamiera: 0,35 mm
Assi servo: 20
Dimensioni (L×W×H): 6,6 × 5,4 × 3,2 m
Peso macchina: 23400 kg


Caratteristiche / Specifiche tecniche

• Serie: piegatrice CNC con cambio automatico utensile serie FBC (FBC2016, FBC2516, FBC3016).
• Modalità di cambio: cambio utensile/stampo completamente automatico con regolazione rapida e supporto al cambio in processo.
• Tipo di stampo: stampo a cerniera per forme complesse; cerniera pneumatica per evitare contatti con la superficie.
• Controllo: servo-elettrico integrale — 20 assi per precisione e ripetibilità.
• Capacità materiali (tipiche): acciaio dolce (410 MPa) fino a 2 mm; acciaio inox (600 MPa) fino a 1,5 mm; lega di alluminio (265 MPa) fino a 3 mm.
• Spessore minimo lamiera: 0,35 mm.
• Applicazioni: produzione di pannelli, involucri, componenti HVAC, armadi elettrici e particolari lamiera con profili complessi.
