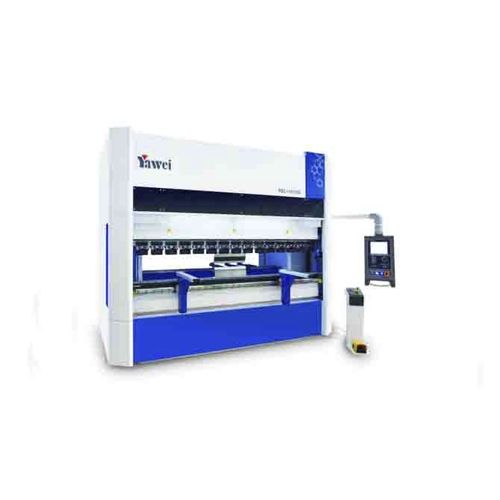

Pressa piegatrice idraulica PBC series

CNCdi grandi dimensionida officina

Panoramica del prodotto
Piano di lavoro dotato di sistema di compensazione meccanica (crowning), regolabile punto per punto per garantire precisione e risultati di piegatura costanti.
Struttura a doppia guida dello slittone per un movimento verticale più fluido e riduzione degli scostamenti.
Supporto materiale scorrevole su guide lineari che facilita la movimentazione verticale e il posizionamento del pezzo.
Opzioni di controllo e configurazione che consentono funzioni estese mantenendo un'operatività semplice.

Modelli

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

Dati tecnici - PBC-50/2050
Pressione di piegatura: 500 kN
Lunghezza di piegatura A: 2050 mm
Distanza tra colonne B: 1750 mm
Profondità gola D: 350 mm
Corsa slittone C: 175 mm
Altezza stampo E: 495 mm
Velocità slittone: 200 mm/s 18 mm/s 200 mm/s
Potenza motore principale: 6,2 kW
Volume serbatoio olio: 150 L
Dimensioni complessive L×W×H: 2690 × 1520 × 2415 mm
Peso macchina: 4500 kg

Dati tecnici - PBC-80/2550
Pressione di piegatura: 800 kN
Lunghezza di piegatura A: 2550 mm
Distanza tra colonne B: 2150 mm
Profondità gola D: 350 mm
Corsa slittone C: 175 mm
Altezza stampo E: 495 mm
Velocità slittone: 200 mm/s 18 mm/s 200 mm/s
Potenza motore principale: 8,5 kW
Volume serbatoio olio: 200 L
Dimensioni complessive L×W×H: 3130 × 1520 × 2515 mm
Peso macchina: 6000 kg

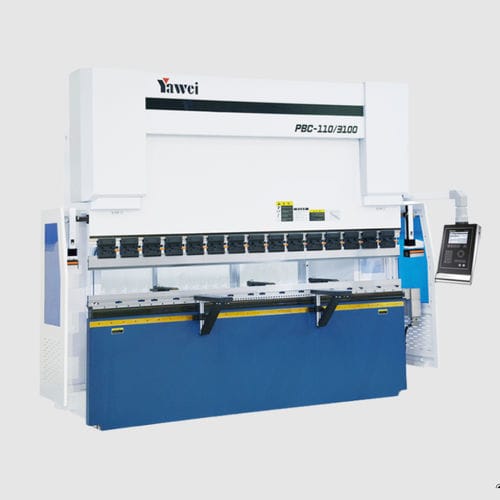

Dati tecnici - PBC-110/3100
Pressione di piegatura: 1100 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 220 mm/s 18 mm/s 200 mm/s
Potenza motore principale: 12,4 kW
Volume serbatoio olio: 200 L
Dimensioni complessive L×W×H: 3600 × 1520 × 2850 mm
Peso macchina: 8500 kg

Dati tecnici - PBC-110/4100
Pressione di piegatura: 1100 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 220 mm/s 18 mm/s 200 mm/s
Potenza motore principale: 12,4 kW
Volume serbatoio olio: 300 L
Dimensioni complessive L×W×H: 4600 × 1520 × 2850 mm
Peso macchina: 9200 kg

Dati tecnici - PBC-160/3100
Pressione di piegatura: 1600 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 200 mm/s 15 mm/s 180 mm/s
Potenza motore principale: 17,8 kW
Volume serbatoio olio: 300 L
Dimensioni complessive L×W×H: 3620 × 1570 × 3010 mm
Peso macchina: 10000 kg

Dati tecnici - PBC-160/4100
Pressione di piegatura: 1600 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 200 mm/s 15 mm/s 180 mm/s
Potenza motore principale: 17,8 kW
Volume serbatoio olio: 400 L
Dimensioni complessive L×W×H: 4620 × 1570 × 3060 mm
Peso macchina: 11900 kg

Dati tecnici - PBC-220/3100
Pressione di piegatura: 2200 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 160 mm/s 14 mm/s 160 mm/s
Potenza motore principale: 21,4 kW
Volume serbatoio olio: 300 L
Dimensioni complessive L×W×H: 3640 × 1820 × 3025 mm
Peso macchina: 12300 kg

Dati tecnici - PBC-220/4100
Pressione di piegatura: 2200 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa slittone C: 265 mm
Altezza stampo E: 600 mm
Velocità slittone: 160 mm/s 14 mm/s 160 mm/s
Potenza motore principale: 21,4 kW
Volume serbatoio olio: 400 L
Dimensioni complessive L×W×H: 4640 × 1820 × 3125 mm
Peso macchina: 14000 kg

Caratteristiche / Specifiche tecniche

• Serie PBC disponibile in più configurazioni: pressioni di piegatura da 500 kN a 2200 kN e lunghezze di piegatura da 2050 mm a 4100 mm.
• Dimensioni chiave: profondità gola 350 mm o 410 mm; altezze stampo tipiche 495 mm o 600 mm.
• Corsa dello slittone variabile per modello: 175 mm a 265 mm.
• Intervallo di potenza motore: 6,2 kW a 21,4 kW a seconda del modello.
• Volumi serbatoio olio: 150 L a 400 L in base alla configurazione.
• Peso e ingombro variabili in funzione del modello (esempi nelle sezioni tecniche).
