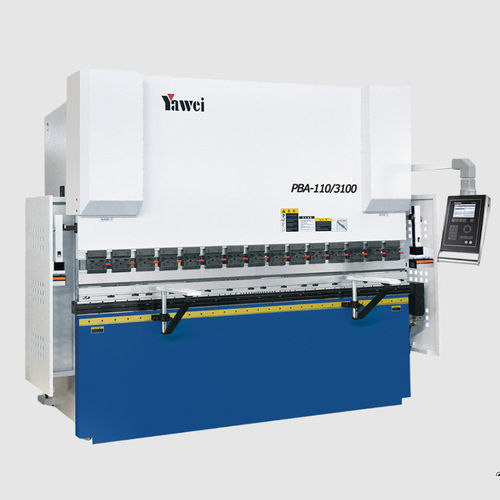

Pressa piegatrice elettroidraulica PBA series

CNCad alta velocitàad alta potenza

Panoramica

• Design industriale essenziale con ergonomia operativa adatta all'ambiente produttivo.
• Configurazione parametri ottimale e componenti core di livello per prestazioni stabili e facilità d'uso.
• Sistema di controllo servoelettrico-idraulico a circuito chiuso (importato dalla Germania) per sincronizzazione precisa e migliore efficienza energetica.
• Struttura ad alta rigidezza e crowning meccanico controllato CNC sul piano per uniformità nelle piegature.

Modelli disponibili

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Specifiche per modello
PBA-300/4100
Pressione di piegatura: 3000 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa cursore C: 265 mm
Altezza stampo E: 580 mm
Velocità cursore: 120 mm/s (avanzamento) 10 mm/s (lavoro) 120 mm/s (ritorno)
Potenza motore principale: 22 kW
Volume serbatoio olio: 600 L
Ingombro L*W*H: 4670*1925*3080 mm
Peso macchina: 15800 kg

PBA-300/3100
Pressione di piegatura: 3000 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa cursore C: 265 mm
Altezza stampo E: 580 mm
Velocità cursore: 120 mm/s (avanzamento) 10 mm/s (lavoro) 120 mm/s (ritorno)
Potenza motore principale: 22 kW
Volume serbatoio olio: 450 L
Ingombro L*W*H: 3670*1925*2980 mm
Peso macchina: 13800 kg

PBA-220/4100
Pressione di piegatura: 2200 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 160 mm/s (avanzamento) 12 mm/s (lavoro) 150 mm/s (ritorno)
Potenza motore principale: 17 kW
Volume serbatoio olio: 400 L
Ingombro L*W*H: 4650*1795*2950 mm
Peso macchina: 12800 kg

PBA-220/3100
Pressione di piegatura: 2200 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 160 mm/s (avanzamento) 12 mm/s (lavoro) 150 mm/s (ritorno)
Potenza motore principale: 17 kW
Volume serbatoio olio: 300 L
Ingombro L*W*H: 3650*1795*2850 mm
Peso macchina: 10800 kg

PBA-160/4100
Pressione di piegatura: 1600 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 200 mm/s (avanzamento) 13 mm/s (lavoro) 160 mm/s (ritorno)
Potenza motore principale: 11.3 kW
Volume serbatoio olio: 400 L
Ingombro L*W*H: 4630*1525*2950 mm
Peso macchina: 10500 kg

PBA-160/3100
Pressione di piegatura: 1600 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 200 mm/s (avanzamento) 13 mm/s (lavoro) 160 mm/s (ritorno)
Potenza motore principale: 11.3 kW
Volume serbatoio olio: 300 L
Ingombro L*W*H: 3650*1795*2850 mm
Peso macchina: 10800 kg

PBA-110/4100
Pressione di piegatura: 1100 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 160 mm/s (avanzamento) 12 mm/s (lavoro) 150 mm/s (ritorno)
Potenza motore principale: 8.7 kW
Volume serbatoio olio: 300 L
Ingombro L*W*H: 4650*1795*2950 mm
Peso macchina: 12800 kg

PBA-110/3100
Pressione di piegatura: 1100 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa cursore C: 215 mm
Altezza stampo E: 550 mm
Velocità cursore: 160 mm/s (avanzamento) 12 mm/s (lavoro) 150 mm/s (ritorno)
Potenza motore principale: 8.7 kW
Volume serbatoio olio: 300 L
Ingombro L*W*H: 3650*1795*2850 mm
Peso macchina: 10800 kg

PBA-63/2550
Pressione di piegatura: 630 kN
Lunghezza di piegatura A: 2550 mm
Distanza tra colonne B: 2150 mm
Profondità gola D: 350 mm
Corsa cursore C: 175 mm
Altezza stampo E: 480 mm
Velocità cursore: 180 mm/s (avanzamento) 12.5 mm/s (lavoro) 140 mm/s (ritorno)
Potenza motore principale: 5.5 kW
Volume serbatoio olio: 200 L
Ingombro L*W*H: 3120*1450*2390 mm
Peso macchina: 5000 kg

PBA-63/2050
Pressione di piegatura: 630 kN
Lunghezza di piegatura A: 2050 mm
Distanza tra colonne B: 1750 mm
Profondità gola D: 350 mm
Corsa cursore C: 175 mm
Altezza stampo E: 480 mm
Velocità cursore: 180 mm/s (avanzamento) 12.5 mm/s (lavoro) 140 mm/s (ritorno)
Potenza motore principale: 5.5 kW
Volume serbatoio olio: 150 L
Ingombro L*W*H: 2720*1450*2390 mm
Peso macchina: 4000 kg

PBA-35/1250
Pressione di piegatura: 350 kN
Lunghezza di piegatura A: 1250 mm
Distanza tra colonne B: 950 mm
Profondità gola D: 300 mm
Corsa cursore C: 120 mm
Altezza stampo E: 450 mm
Velocità cursore: 180 mm/s (avanzamento) 16 mm/s (lavoro) 180 mm/s (ritorno)
Potenza motore principale: 4.4 kW
Volume serbatoio olio: 100 L
Ingombro L*W*H: 1930*1400*2200 mm
Peso macchina: 3000 kg

Caratteristiche principali

• Sistema di controllo: circuito chiuso elettroidraulico con servo (importato dalla Germania).
• Struttura: telaio ad alta rigidità per lavorazioni di piegatura precise e stabili.
• Crowning: compensazione meccanica controllata CNC per uniformità di piega sull'intera lunghezza.
• Trasmissione e potenza: potenze motore principali variabili (4.4 kW ÷ 22 kW) e pressioni di piegatura da 350 kN a 3000 kN.
• Idraulica: volumi d'olio variabili per modello (100 L ÷ 600 L).
• Velocità multi-stadio del cursore per ottimizzare i tempi ciclo.

Applicazioni tipiche

• Officine di lavorazione lamiera e fabbricazione metallica
• Produzione di elettrodomestici e involucri elettrici
• Piegatura pannelli per facciate e rivestimenti metallici
• Componenti per macchine e attrezzature ingegneristiche
