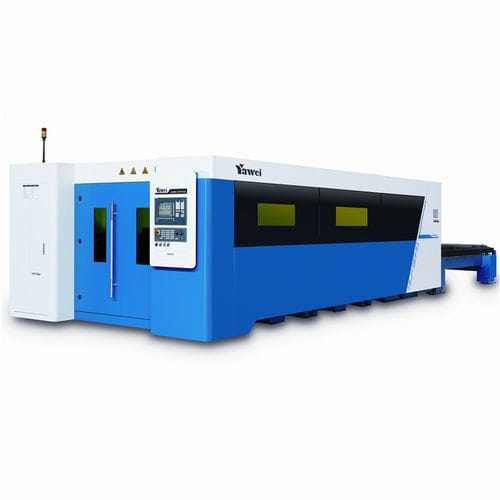

Macchina da taglio laser a fibra HLF seriesper metalloper lamiereCNC
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser a fibra
- Materiale trattato
- per metallo
- Prodotto trattato
- per lamiere
- Tipo di comando
- CNC
- Struttura
- grande formato, tipo portale
- Altre caratteristiche
- automatica, ad alta velocità, ad alta potenza, con tavolo di scambio, multiasse
- Corsa X
Max.: 12.040 mm
(474,02 in)Min.: 3.040 mm
(119,69 in)- Corsa Y
Max.: 2.520 mm
(99,21 in)Min.: 1.520 mm
(59,84 in)- Corsa Z
Max.: 340 mm
(13 in)Min.: 300 mm
(12 in)- Altezza massima di taglio
Max.: 340 mm
(13,4 in)Min.: 300 mm
(11,8 in)- Velocità di taglio
3,333 m/s
(10,935 ft/s)- Potenza laser
Max.: 80.000 W
Min.: 3.000 W
- Ripetibilità
0,03 mm
(0,0012 in)- Accelerazione
Max.: 19,61 m/s²
(64,34 ft/s²)Min.: 17,65 m/s²
(57,91 ft/s²)- Lunghezza totale
Max.: 28.000 mm
(1.102 in)Min.: 9.300 mm
(366 in)- Altezza
2.200 mm
(87 in)- Peso
16.000 kg
(35.273,96 lb)- Capacità di carico
Max.: 14.000 kg
(30.864,7 lb)Min.: 1.000 kg
(2.204,6 lb)
Descrizione
Descrizione del prodotto
La serie HLF Classic Flagship Series comprende macchine per taglio laser a fibra di tipo portale progettate per la lavorazione industriale delle lamiere, disponibili in configurazioni per dimensioni da piccole a molto grandi e con diverse potenze laser. Le macchine utilizzano una struttura a letto a doppia trasmissione, traversa leggera ad alta rigidità e tavolo scambiabile sollevabile per supportare flussi di produzione continui.
Caratteristiche principali
Parametri del prodotto (per modello)
Specifiche tecniche
La serie HLF Classic Flagship Series comprende macchine per taglio laser a fibra di tipo portale progettate per la lavorazione industriale delle lamiere, disponibili in configurazioni per dimensioni da piccole a molto grandi e con diverse potenze laser. Le macchine utilizzano una struttura a letto a doppia trasmissione, traversa leggera ad alta rigidità e tavolo scambiabile sollevabile per supportare flussi di produzione continui.
Caratteristiche principali
- Taglio ad alta velocità per lamiere sottili e lavorazioni di precisione per lamiere di spessore medio con minime tracce di foratura.
- Interfaccia operativa intelligente con monitoraggio in tempo reale dello stato della macchina e libreria parametri esperta per il taglio.
- Interpolazione a livello nano e controllo CNC indipendente per una rapida risposta degli assi e una sincronizzazione fluida.
- Elevata velocità di traiettoria e accelerazione dipendente dal modello fino a 2,0G per incrementare la produttività.
- Componenti meccanici provenienti da marchi internazionali (Germania/Giappone) per alta precisione e lunga durata.
- Controllo automatico della pressione dei gas ausiliari con commutazione Air/O2/N2 e allarme in caso di deviazione per ridurre gli scarti.
- Posizionamento secondario tramite sensore ottico e ricerca automatica del bordo per facilitare i tagli secondari di precisione.
Parametri del prodotto (per modello)
- HLF-1530
Intervallo di taglio: 3000×1500 mm
Corsa asse X: 3040 mm
Corsa asse Y: 1520 mm
Corsa asse Z: 300 mm
Velocità massima traiettoria X-Y: 200 m/min
Accelerazione massima X/Y: 2,0G m/s²
Precisione di posizionamento: ±0,03 mm
Precisione di riposizionamento: ±0,02 mm
Carico massimo del tavolo: 1000 Kg
Dimensioni ingombro macchina: 9300×5000×2200 mm
Potenza generatore laser: 3 / 6 / 12 / 20 kW - HLF-2040
Intervallo di taglio: 4000×2000 mm
Corsa X: 4040 mm
Corsa Y: 2020 mm
Corsa Z: 300 mm
Velocità massima traiettoria X-Y: 200 m/min
Accelerazione massima X/Y: 2,0G m/s²
Precisione di posizionamento: ±0,03 mm
Precisione di riposizionamento: ±0,02 mm
Carico massimo del tavolo: 1800 Kg
Dimensioni ingombro macchina: 11500×5500×2200 mm
Potenza generatore laser: 3 / 6 / 12 / 20 kW - HLF-2560
Intervallo di taglio: 6000×2500 mm
Corsa X: 6040 mm
Corsa Y: 2520 mm
Corsa Z: 340 mm
Velocità massima traiettoria X-Y: 200 m/min
Accelerazione massima X/Y: 1,8G m/s²
Precisione di posizionamento: ±0,03 mm
Precisione di riposizionamento: ±0,02 mm
Carico massimo del tavolo: 5800 / 7000 Kg
Dimensioni ingombro macchina: 15500×5700×2200 mm
Peso macchina: 16000 Kg
Potenza generatore laser: 6 / 12 / 20 / 30 kW - HLF-2580
Intervallo di taglio: 8000×2500 mm
Corsa X: 8040 mm
Corsa Y: 2520 mm
Corsa Z: 340 mm
Velocità massima traiettoria X-Y: 200 m/min
Accelerazione massima X/Y: 1,8G m/s²
Precisione di posizionamento: ±0,03 mm
Precisione di riposizionamento: ±0,02 mm
Carico massimo del tavolo: 6300 / 9300 Kg
Dimensioni ingombro macchina: 20000×5700×2200 mm
Potenza generatore laser: 12 / 20 / 30 / 40 / 60 / 80 kW - HLF-25120
Intervallo di taglio: 12000×2500 mm
Corsa X: 12040 mm
Corsa Y: 2520 mm
Corsa Z: 340 mm
Velocità massima traiettoria X-Y: 200 m/min
Accelerazione massima X/Y: 1,8G m/s²
Precisione di posizionamento: ±0,03 mm
Precisione di riposizionamento: ±0,02 mm
Carico massimo del tavolo: 9400 / 14000 Kg
Dimensioni ingombro macchina: 28000×5700×2200 mm
Potenza generatore laser: 12 / 20 / 30 / 40 / 60 / 80 kW
Specifiche tecniche
- Serie: HLF Classic Flagship Series (modelli: HLF-1530, HLF-2040, HLF-2560, HLF-2580, HLF-25120)
- Precisione di posizionamento: ±0,03 mm
- Precisione di riposizionamento: ±0,02 mm
- Velocità massima traiettoria X-Y: 200 m/min
- Accelerazione X/Y: fino a 2,0G m/s² (a seconda del modello)
- Opzioni di potenza laser: da 3 kW fino a 80 kW a seconda della configurazione
- Carico massimo del tavolo: variabile per modello, da 1.000 Kg fino a oltre 14.000 Kg
