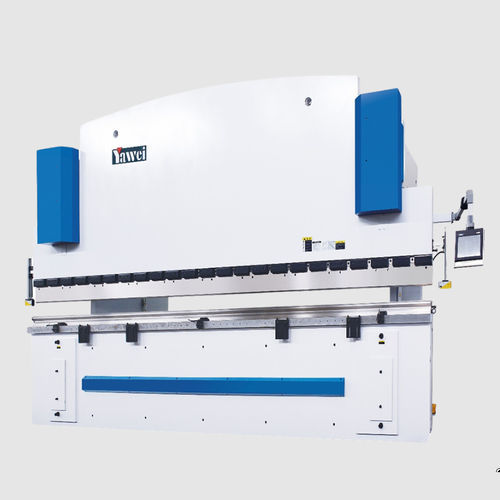

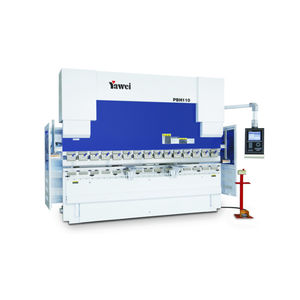

Pressa piegatrice servoidraulica PBH(A) series

CNCdi grandi dimensionidi precisione

Descrizione del prodotto
Lamiera d'acciaio come materia prima lavorata su un grande centro di lavoro a cinque assi per garantire precisione strutturale e accoppiamento dei componenti.
Sistema servo-idraulico elettroidraulico con controllo ad anello chiuso per il movimento sincronizzato del punzone.
Guidaggio del punzone su doppia rotaia in materiale autolubrificante per precisione a lungo termine.
Piano di lavoro dotato di dispositivo di controfletta (crowning) e compensazione della deformazione della gola per garantire l'accuratezza di piegatura.
Cilindri idraulici con supporti sferici flottanti e steli con guida speciale per elevata resistenza ai carichi eccentrici.
Backgauge azionato da motore servo AC digitale, trasmissione a vite a ricircolo di sfere di precisione e guida su binario lineare.

Modelli disponibili

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

Specifiche del modello selezionato (PBH(A)-160/5100)
Forza nominale: 1600 kN
Lunghezza tavola A: 5100 mm
Interasse colonne B: 4200 mm
Apertura gola D: 410 mm
Corsa punzone C: 215 mm
Altezza massima di apertura: 450 mm
Velocità punzone: 120 mm/s, 10 mm/s, 90 mm/s
Potenza motore: 11 kW
Volume serbatoio olio: 400 L
Dimensioni complessive L*W*H: 5400*1850*3350 mm
Peso totale macchina: 20000/17200 kg

Altre specifiche esemplificative (sintesi)
PBH(A)-220/5100: Forza nominale 2200 kN; Lunghezza tavola 5100 mm; Interasse 4200 mm; Apertura 410 mm; Corsa 215 mm; Altezza max 450 mm; Velocità 120/9/100 mm/s; Potenza 15 kW; Serbatoio 500 L; Dimensioni 5400*1860*3380 mm; Peso 23000/20000 kg.
PBH(A)-220/6200: Forza nominale 2200 kN; Lunghezza tavola 6200 mm; Interasse 5100 mm; Apertura 410 mm; Corsa 215 mm; Altezza max 450 mm; Velocità 120/9/100 mm/s; Potenza 15 kW; Serbatoio 500 L; Dimensioni 6500*1850*3430 mm; Peso 28000/23000 kg.
Varianti PBH(A)-300: Forza nominale fino a 3000 kN; Lunghezze tavola tipiche 5100 o 6200 mm; Corsa punzone 265 mm; Altezza max 500 mm; Potenza 22 kW; Serbatoio fino a 750 L; Dimensioni e pesi a seconda della configurazione.
Varianti ad alta capacità disponibili da 4000 kN a 30000 kN con lunghezze di tavola (4100/5100/6200/8200/12000 mm), interassi e aperture della gola scalati, corse e altezze di apertura maggiori, potenze in configurazioni multi-motore (es. 2×55 kW), volumi olio fino a diverse migliaia di litri e dimensioni/pesi per modello.

Caratteristiche tecniche

• Materiale e struttura: lamiera d'acciaio lavorata su grande centro di lavoro cinque assi.
• Sistema idraulico: servo elettroidraulico con controllo ad anello chiuso per la sincronizzazione del punzone.
• Guidaggio del punzone: struttura a doppia rotaia con materiale autolubrificante.
• Compensazione del piano: sistema di controfletta e compensazione della deformazione della gola.
• Cilindro idraulico: supporto flottante sferico e stelo guidato per elevata capacità contro carichi eccentrici.
• Backgauge: motore servo AC digitale, vite a ricircolo di sfere di precisione, guida su binario lineare.
• Gamma di forze nominali: 1600 kN fino a 30000 kN a seconda dei modelli.
• Esempi di corse: 215 mm, 265 mm, 315 mm, 410 mm a seconda del modello.
• Esempi di altezze massime di apertura: 450 mm, 500 mm, 520 mm, 620 mm, 720 mm, 720–1250 mm a seconda del modello.
• Gamma di potenze motore: 11 kW fino a configurazioni multi-motore (es. 2×90 kW) a seconda del modello.
• Volume serbatoio olio: 400 L fino a diverse migliaia di litri a seconda del modello.
• Più lunghezze di tavola e interassi colonne disponibili per adattarsi a diverse larghezze di piegatura (es. 4100, 5100, 6200, 8200, 12000 mm).
